Réparer la croix de direction des manettes Megadrive
Par makoto doushite le mercredi, 12 mars 2025, 19:02 - SEGA - Lien permanent
Lors d'une session de jeu avec un ami nous avons rencontré un problème avec la croix de direction d'un pad Megadrive.
Impossible d'utiliser certaines diagonales, en l’occurrence, en haut-droit et bas-droite.
J'ai pensé, comme souvent c'est le cas, à des soucis de contacts comme déjà vu de manière générale, et c'est donc confiant, que j'ai procédé à cette l'opération de nettoyage et d'optimisation des contacts.
Et de découvrir une originalité que je ne connaissais pas en la matière !
En effet, les contacts s'effectuent à l'arrière de la manette, via une tige qui transfère les directions à un disque chargé d'appuyer sur les boutons placés au dos de la manette. La carte électronique est donc double face, première fois que j'en vois une pour une manette de cette l'époque.

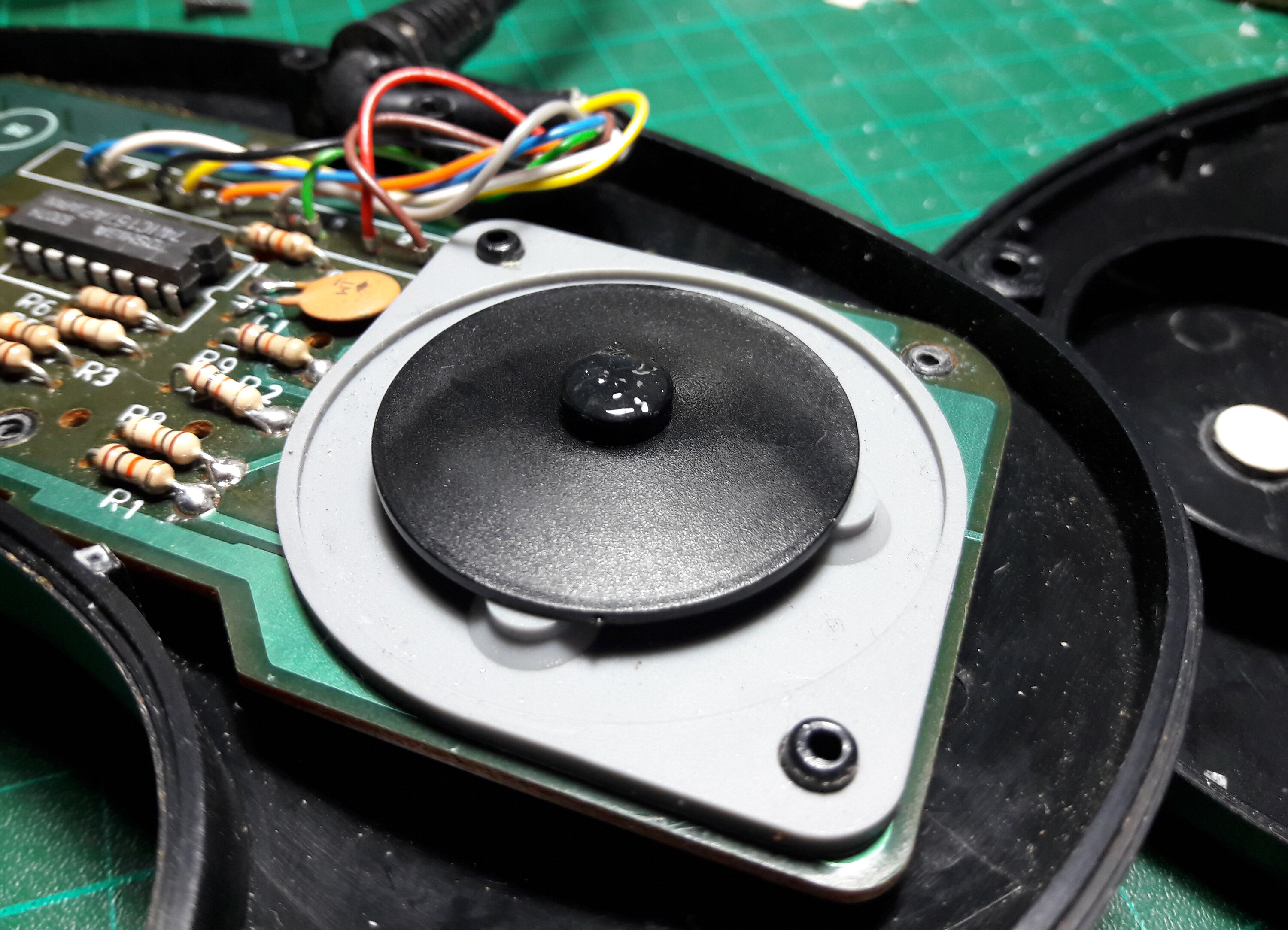

- Sur la dernière photo, j'oriente la croix côté face de la carte, pour voir au dos le disque appuyer sur les boutons de caoutchouc.
Une fois la manette remontée le problème était toujours bien présent…
Mais que se passe-t'il donc ??
- Et puis, j'ai secoué la manette :
Hum… Ce n'est peut-être pas trop normal que la croix gigote autant non ?
Il y a fort à parier que ce jeu (non pas ce jeu là) dans la mécanique empêche l'appuie efficace sur les boutons en caoutchouc.
Après re-démontage et observation,

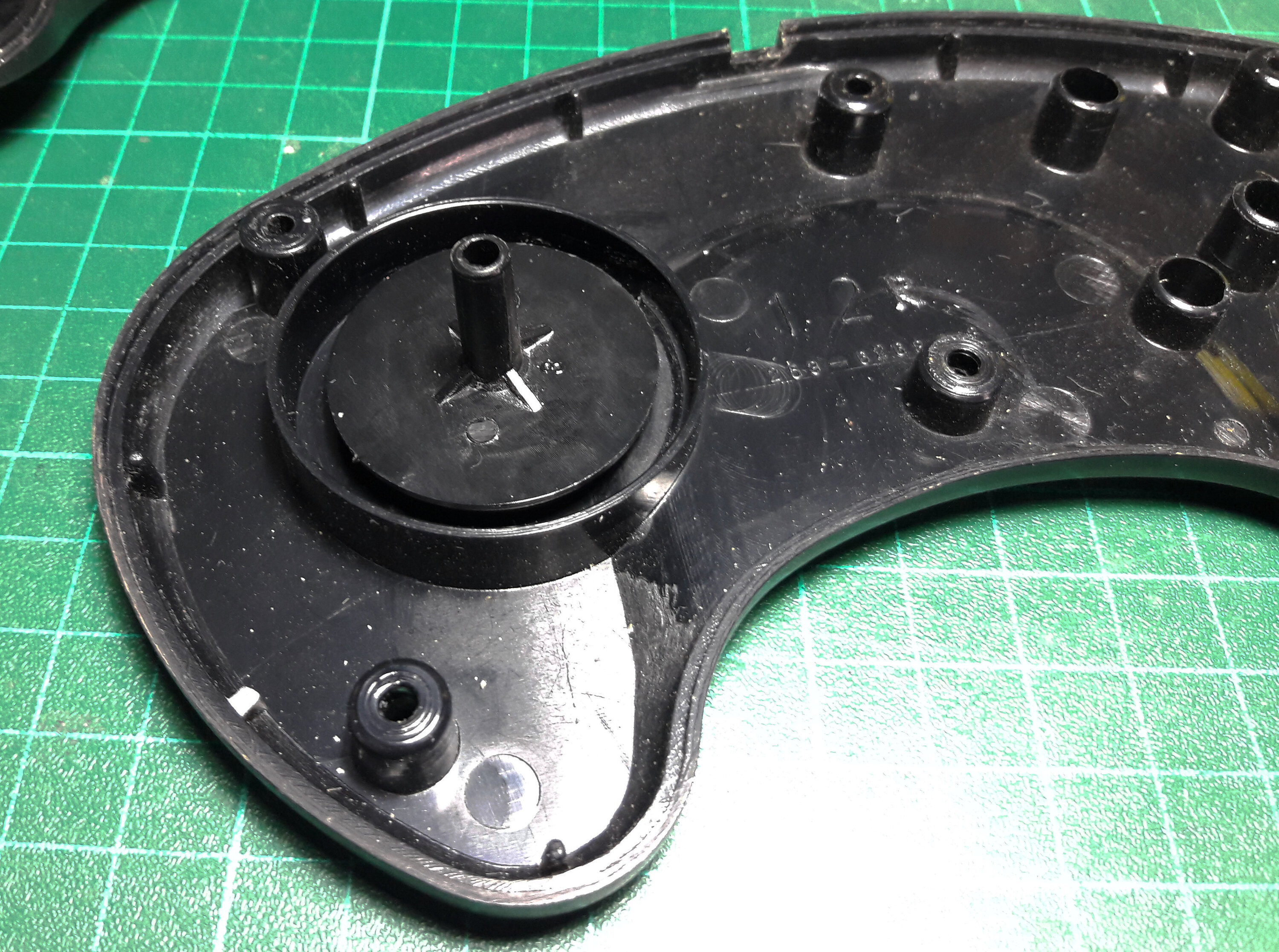

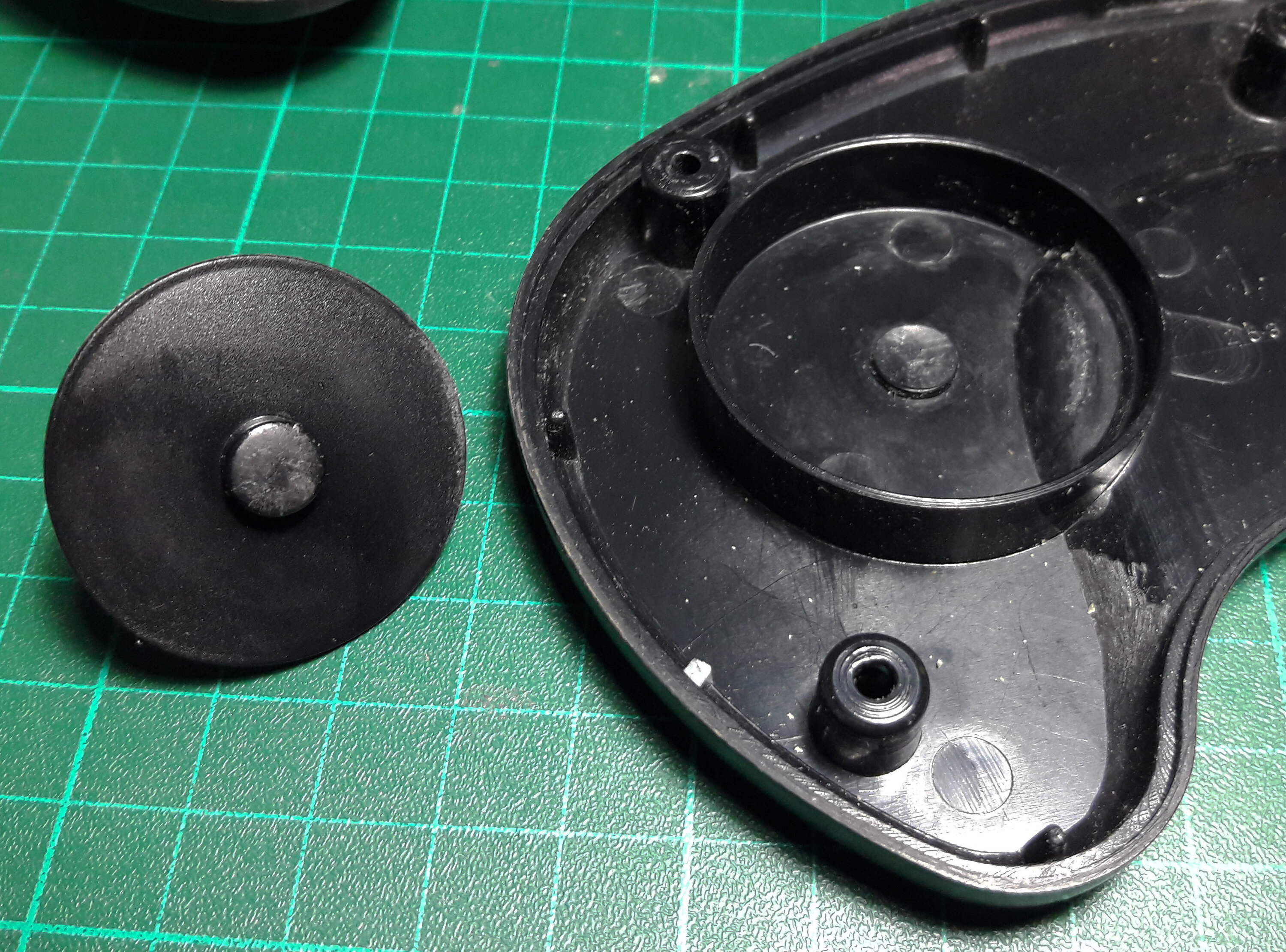

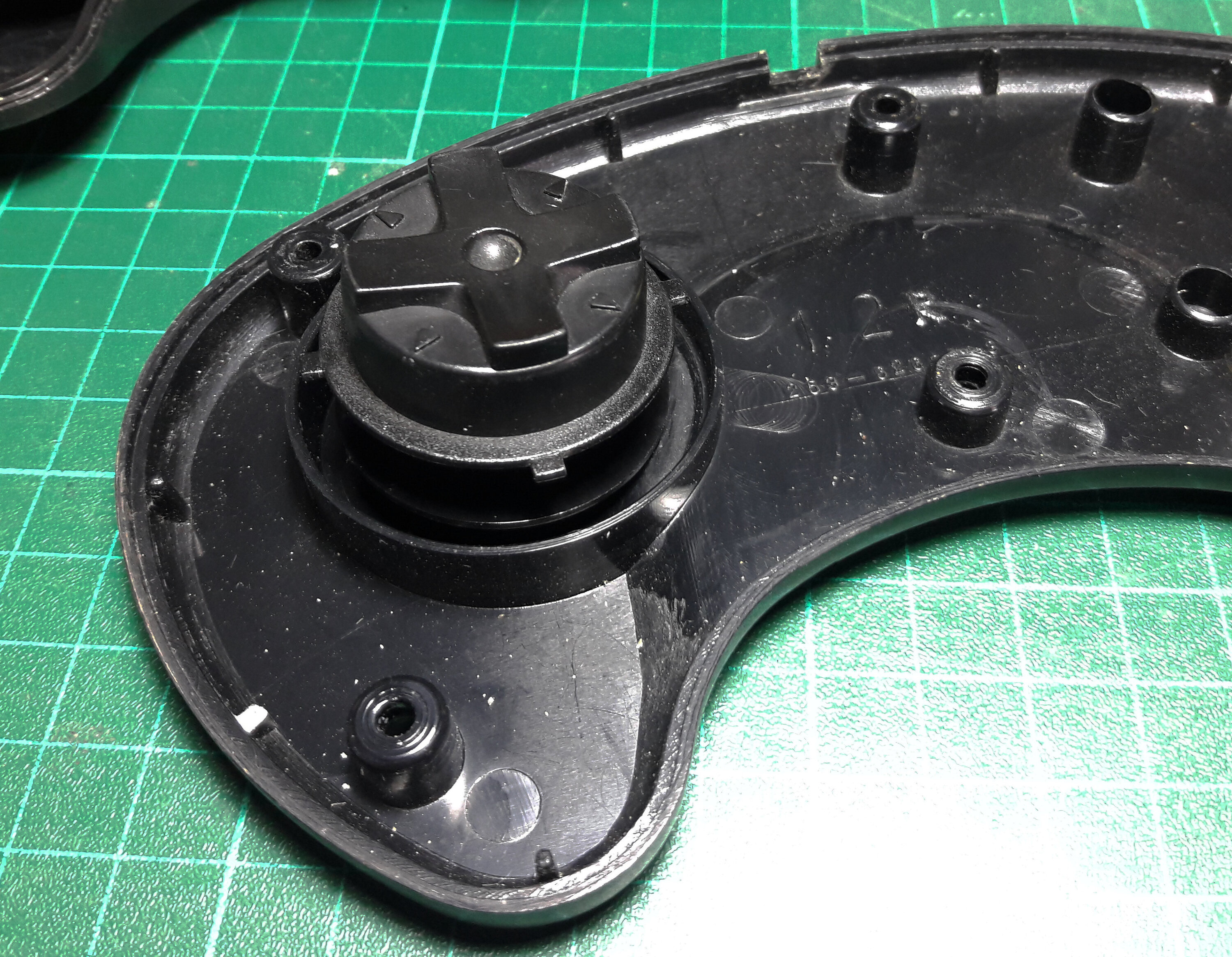

- La croix et le disque-tige reposent sur le boitier arrière de la manette :
- J'ai tout nettoyé et rien constaté d'anormal…

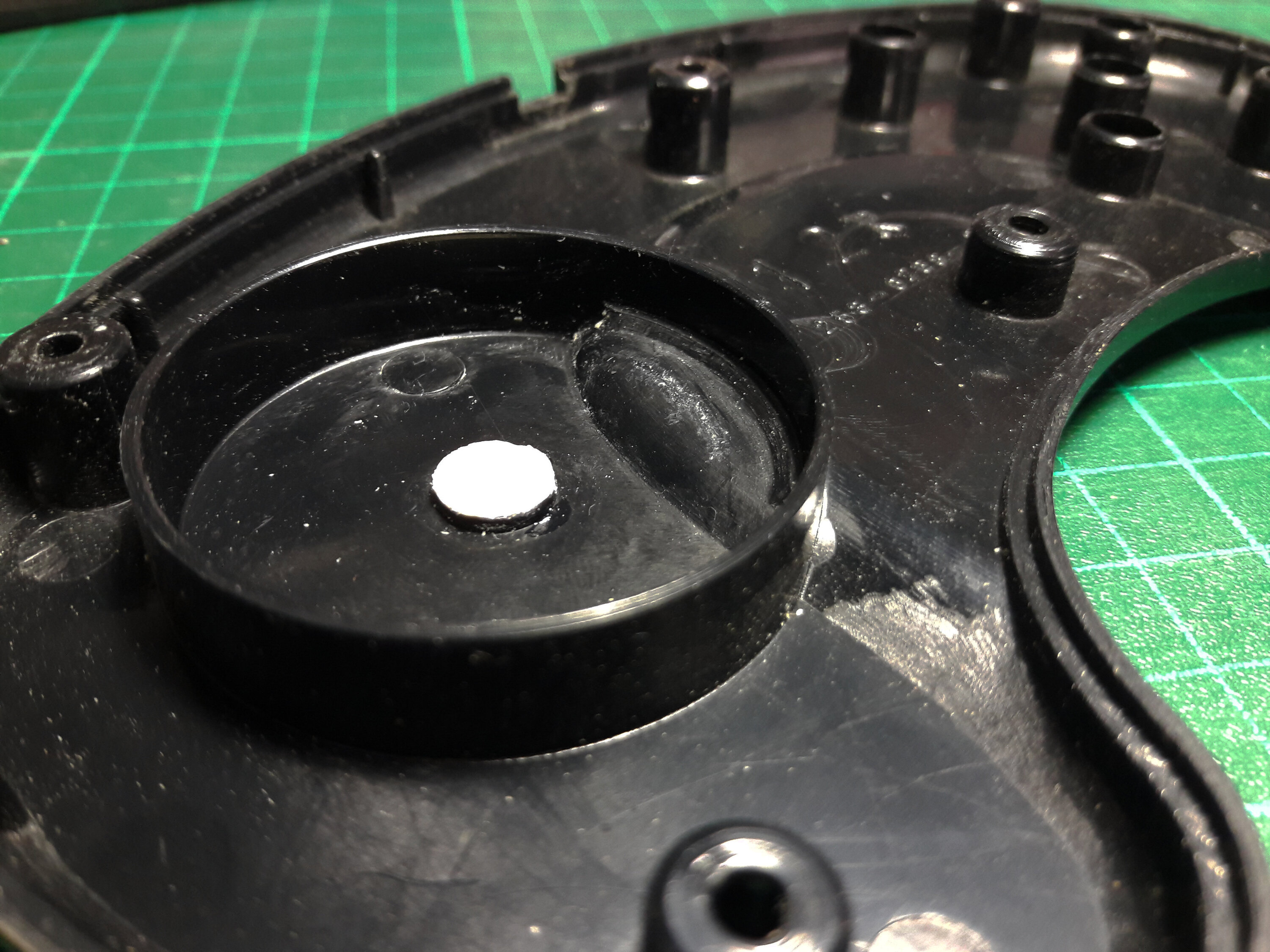

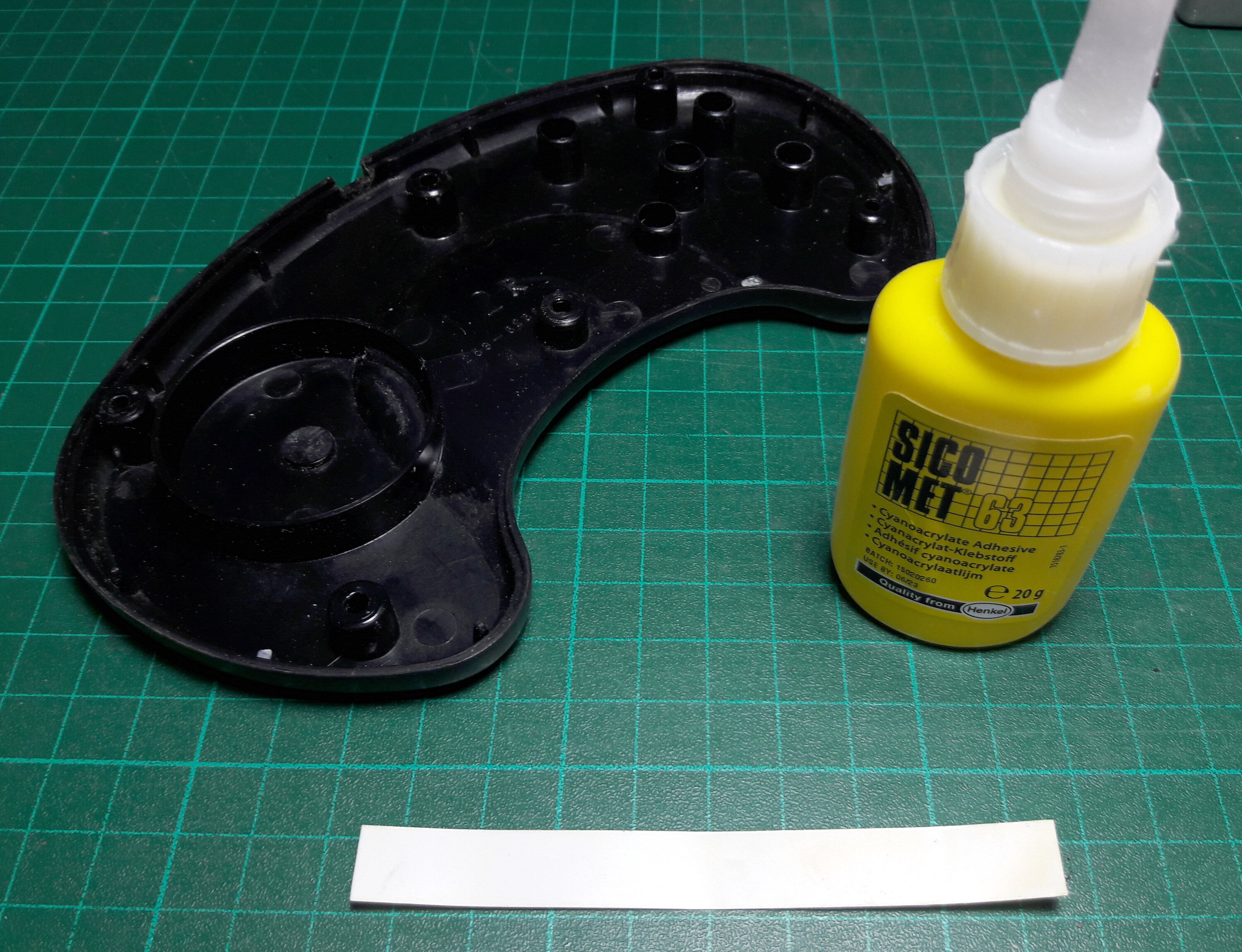

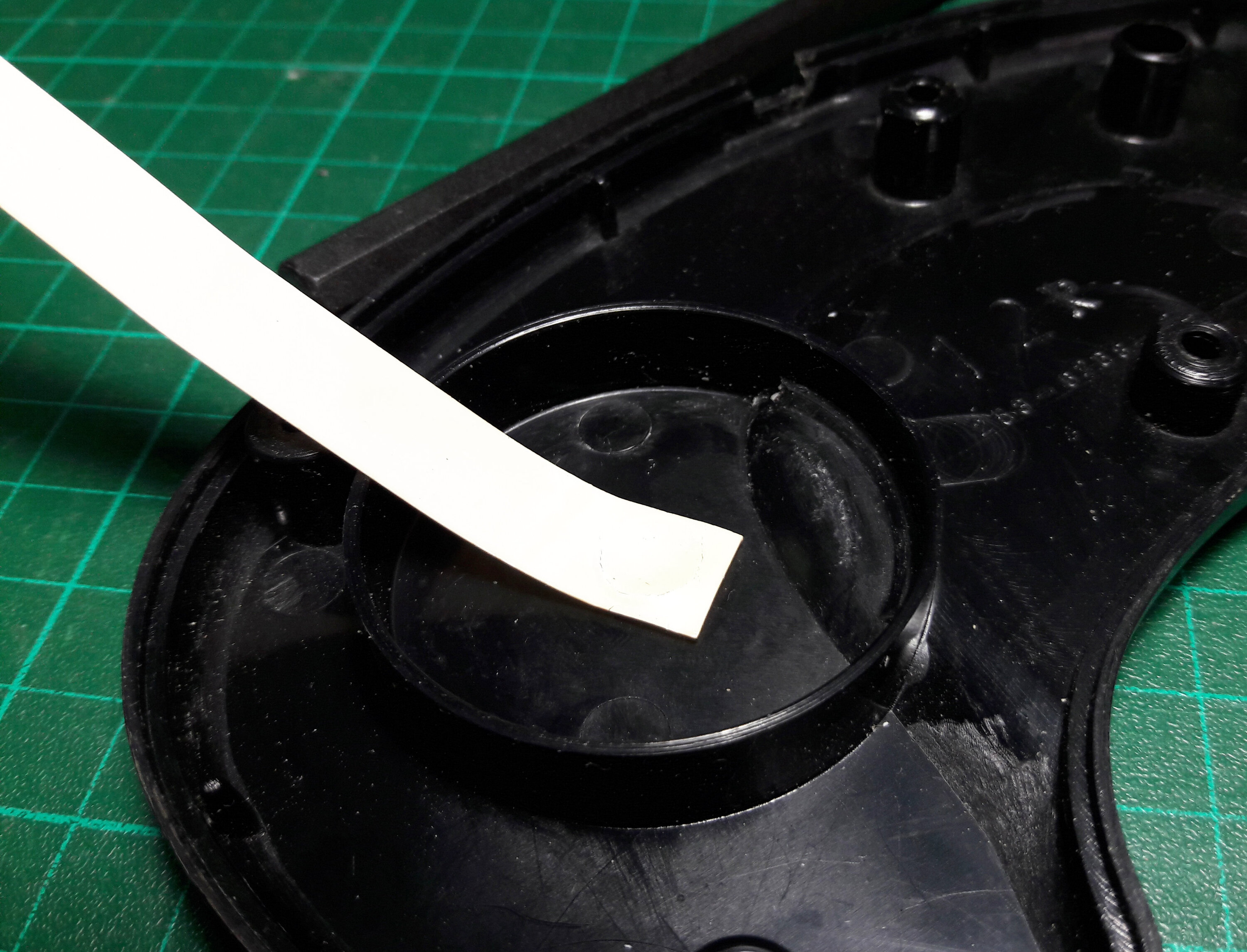

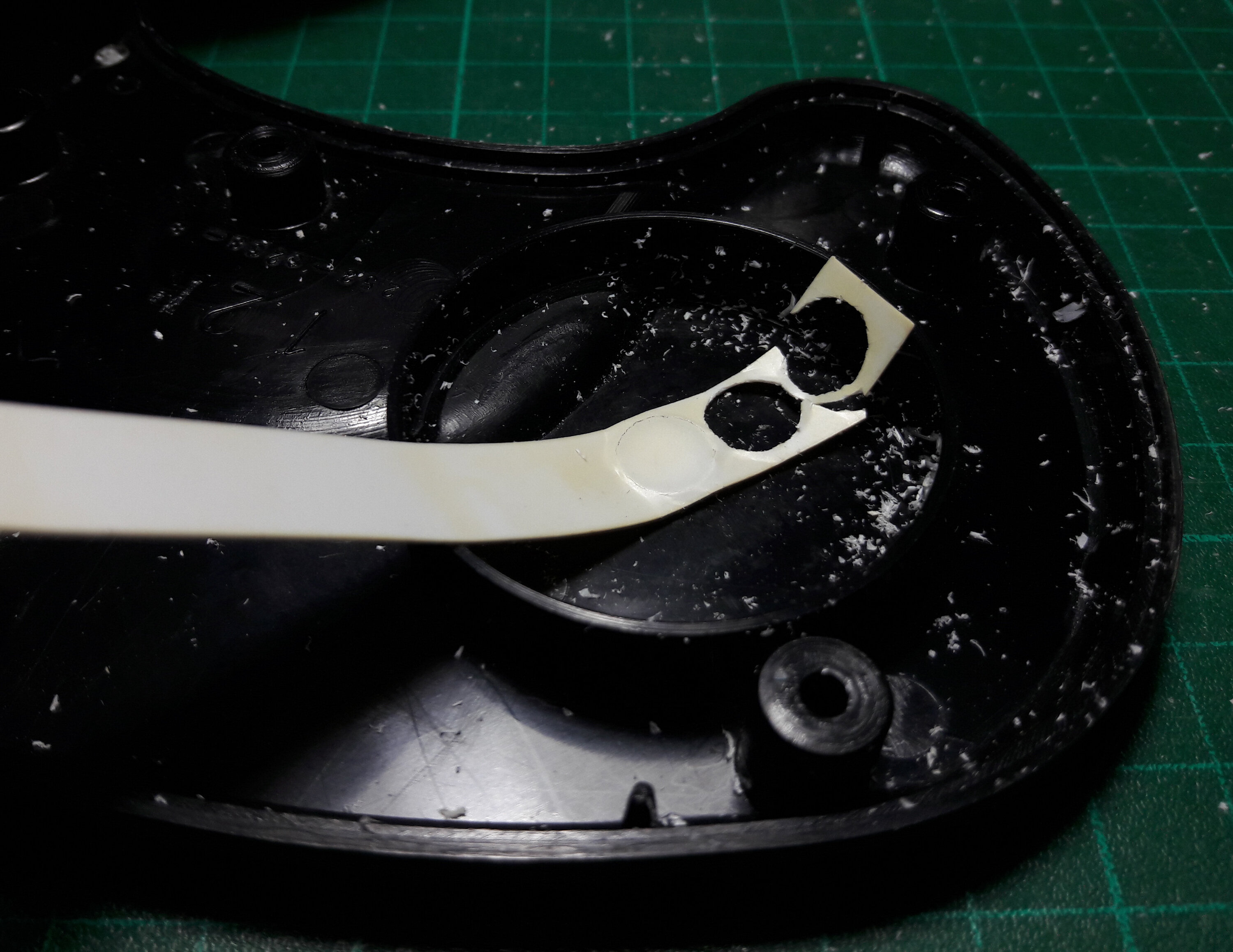

- Pensant que sans doute, le téton au centre du disque se serait usé avec le temps, j'ai tenté de coller un morceau de plastique fin (0,3 mm) dans le fond qui l’accueille :
Et ainsi la croix de direction s'est remise à fonctionner parfaitement !
Pourtant la croix gigote encore beaucoup, et pris d'un doute, je décidais de démonter la seconde manette aussi.

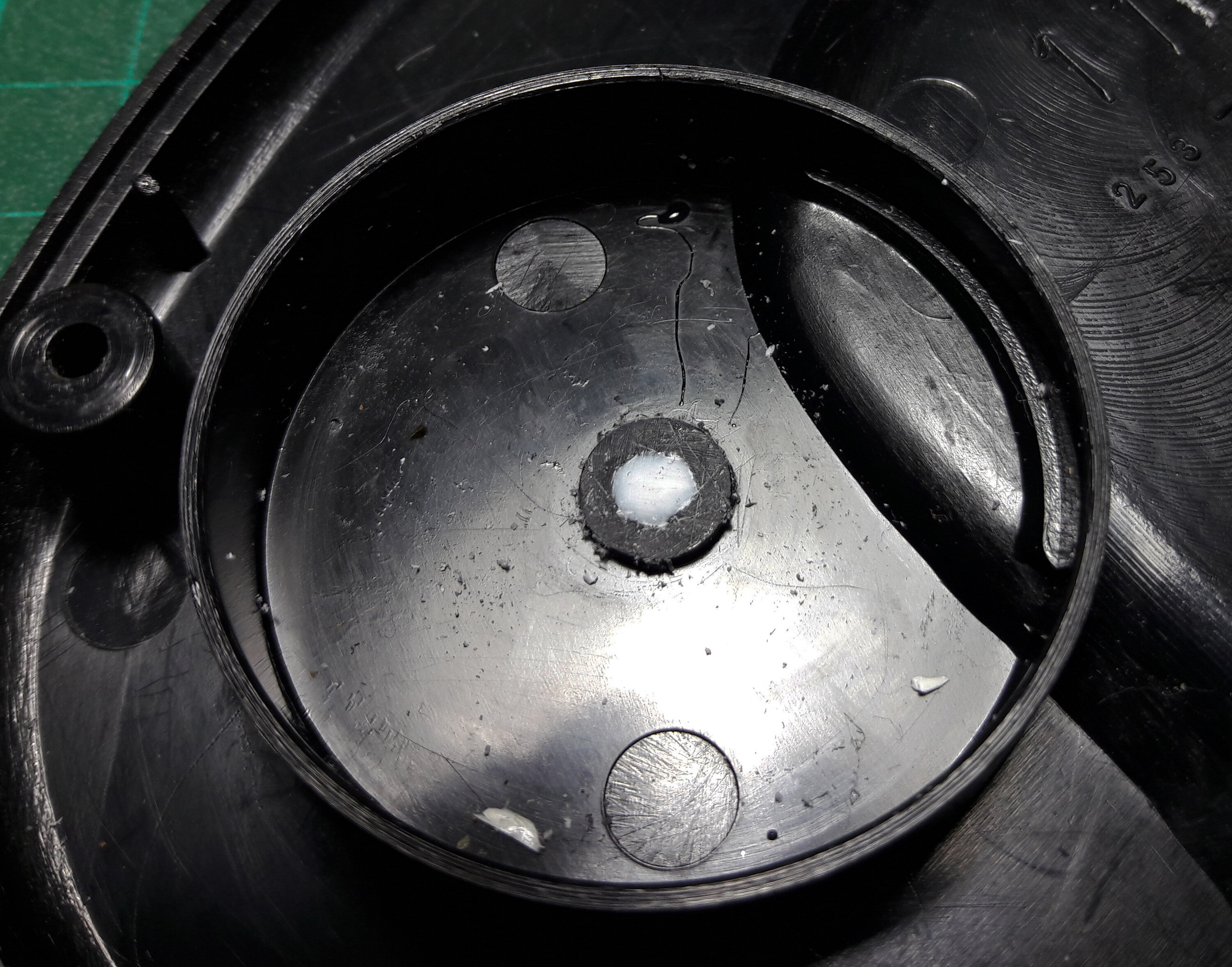

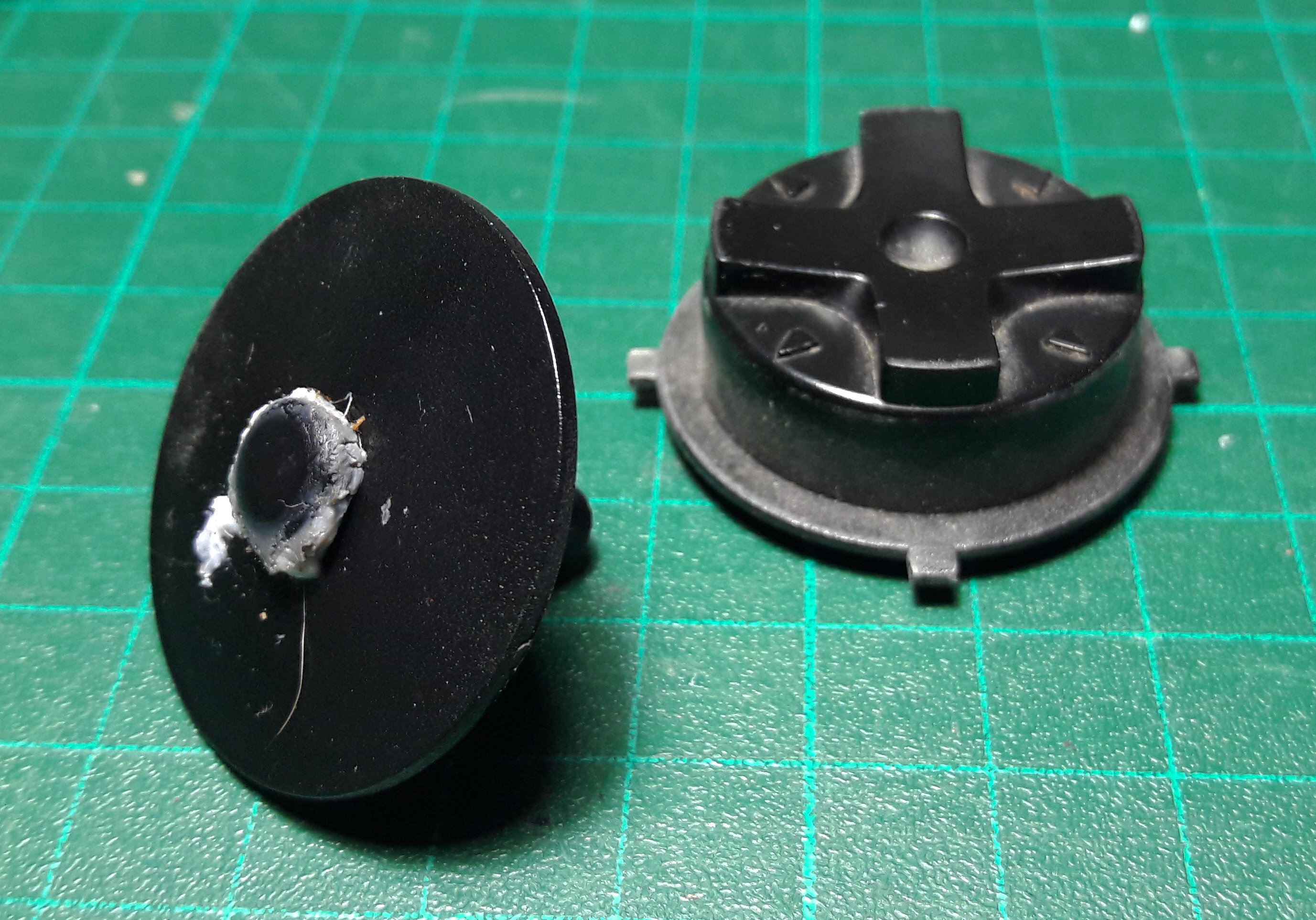

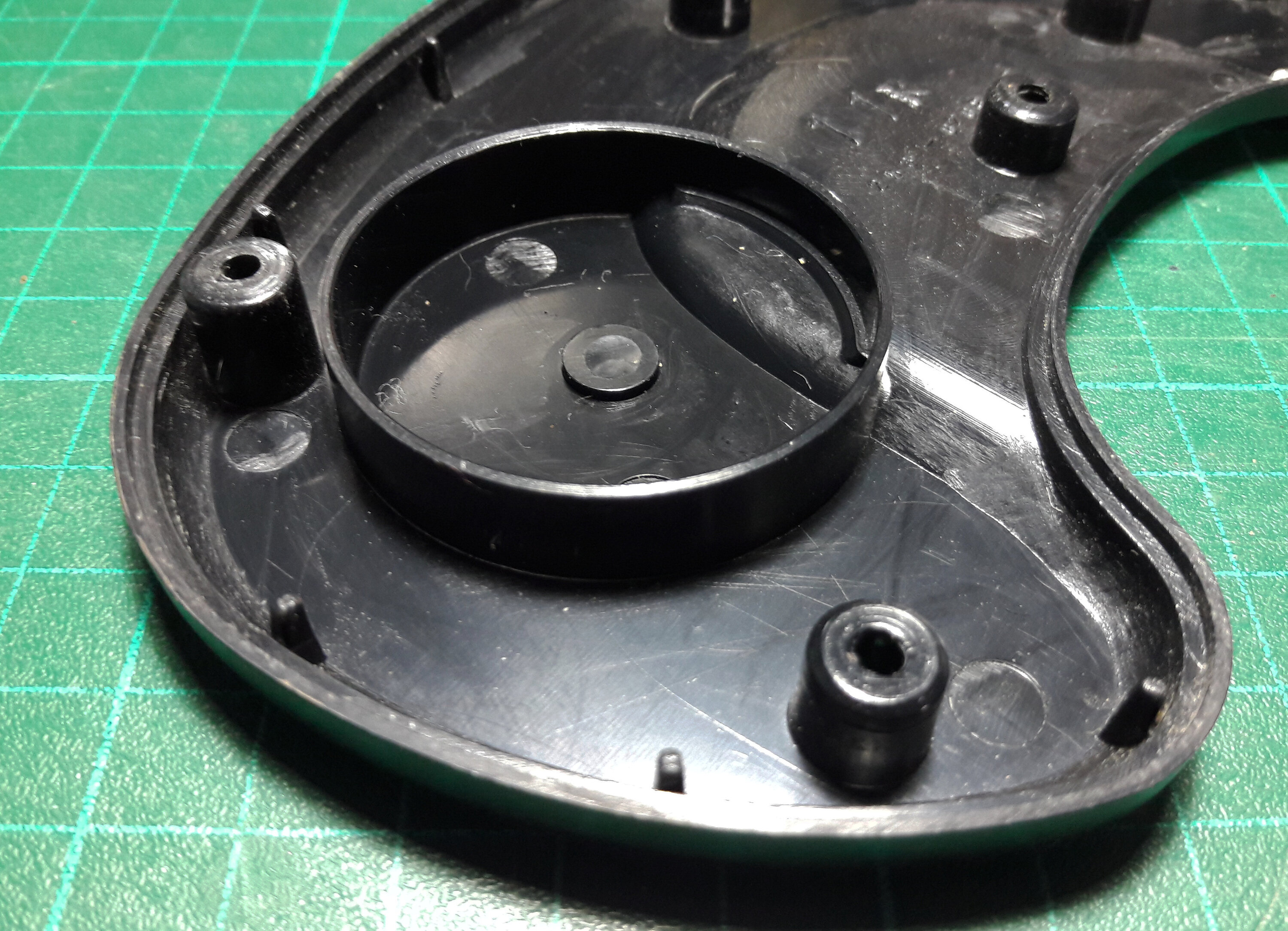

- Et là, double constat ! Il y a de la graisse sur le téton, et une fois le fond de la manette nettoyé, on voit bien que l'espèce de poteau qui accueille le téton est en fait censé être plat, puisqu'avec cette manette-ci, moins usée, il y a un petit creux au milieu :
Ok donc en fait sur la première manette, le poteau parfaitement creux était surtout parfaitement et uniformément usé…!

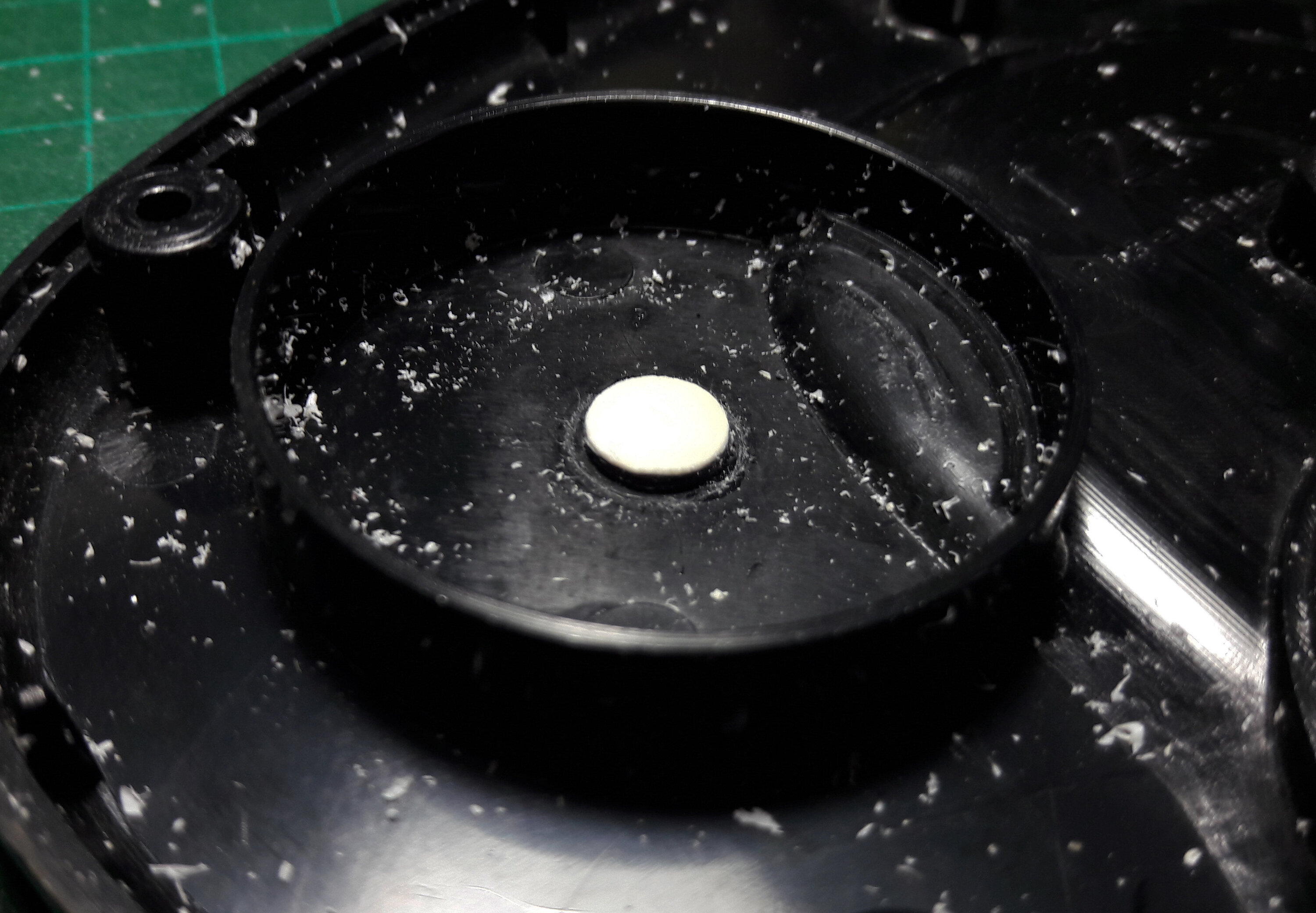

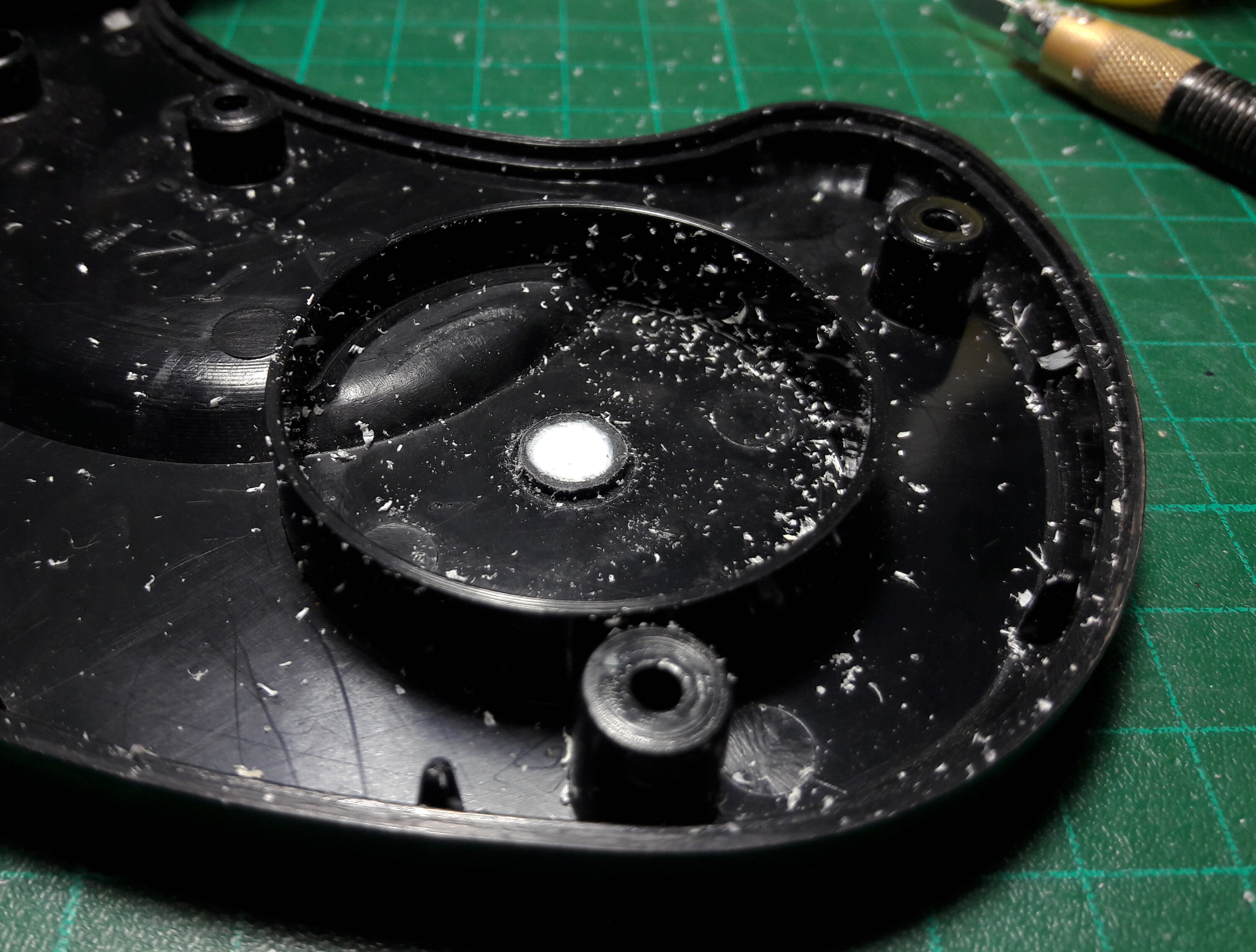

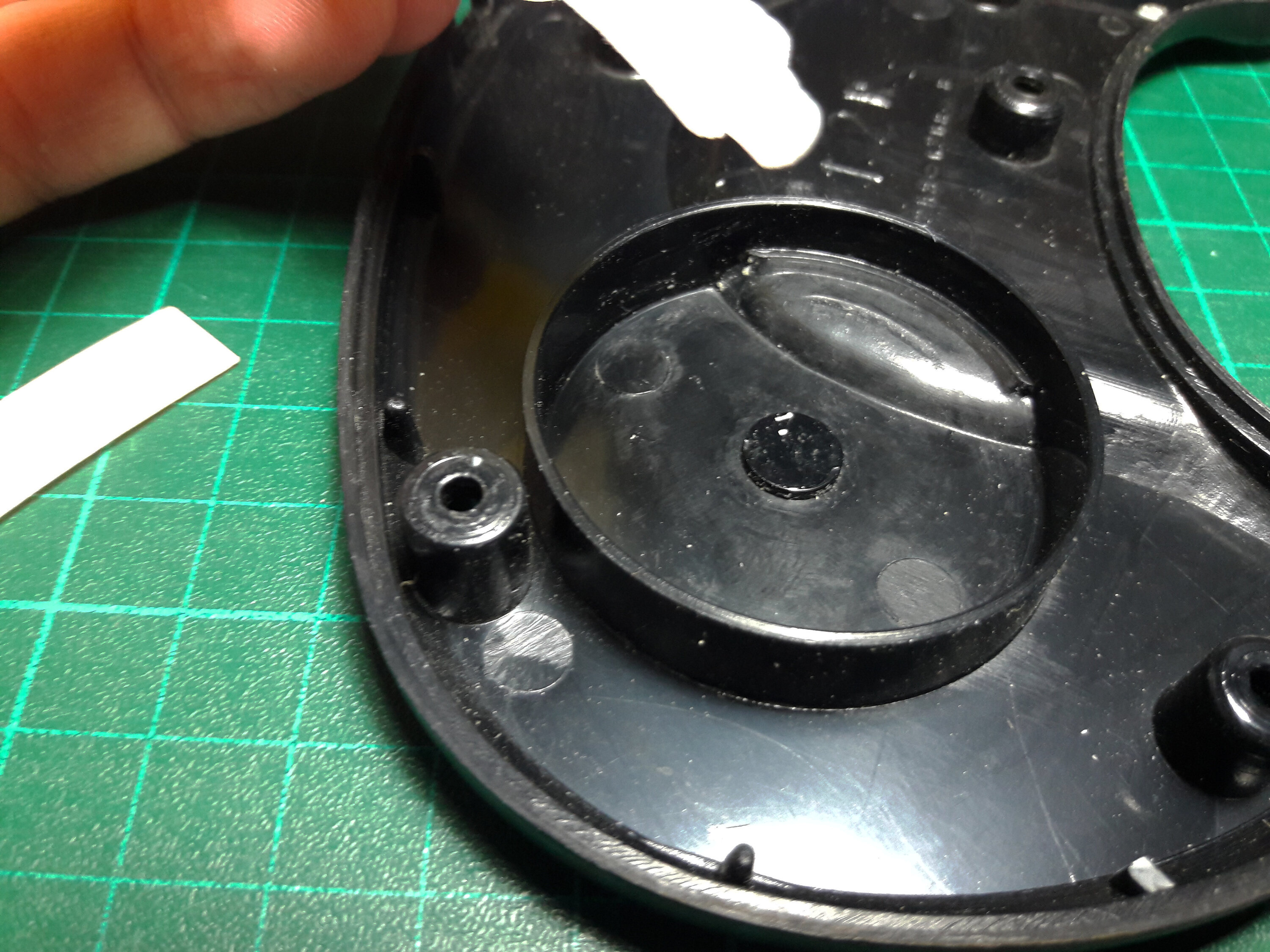

- Sur la seconde manette, de manière à combler le petit creux, collage d'un petit morceau de plastique de 0,3 mm d'épaisseur, qui a ensuite été poncé à ras :
- Puis collage d'un second morceau pour réduire encore plus le jeu mécanique. La graisse a été récupérée et replacée au sommet du téton :

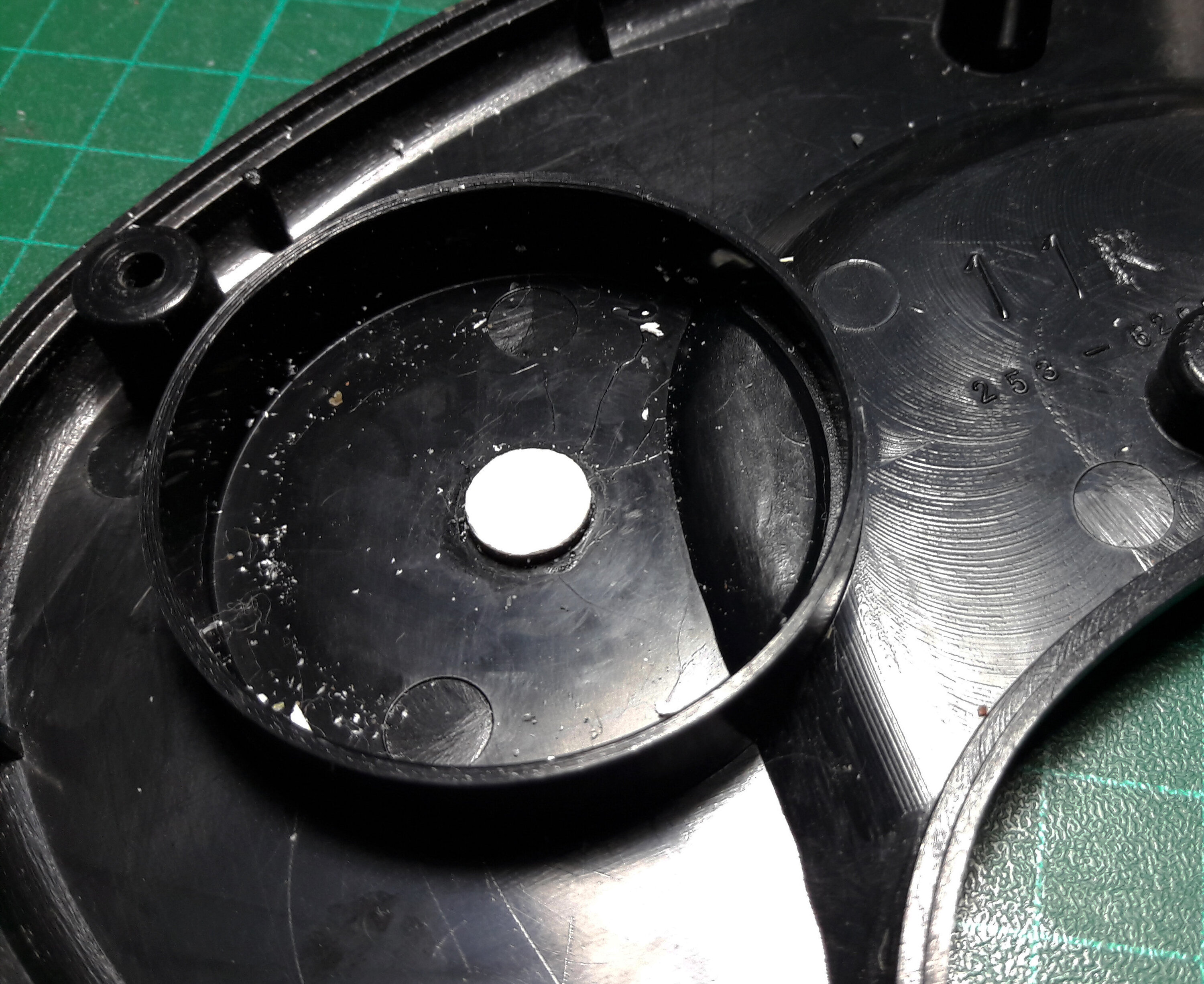

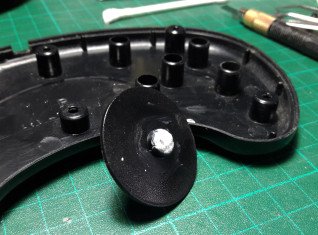

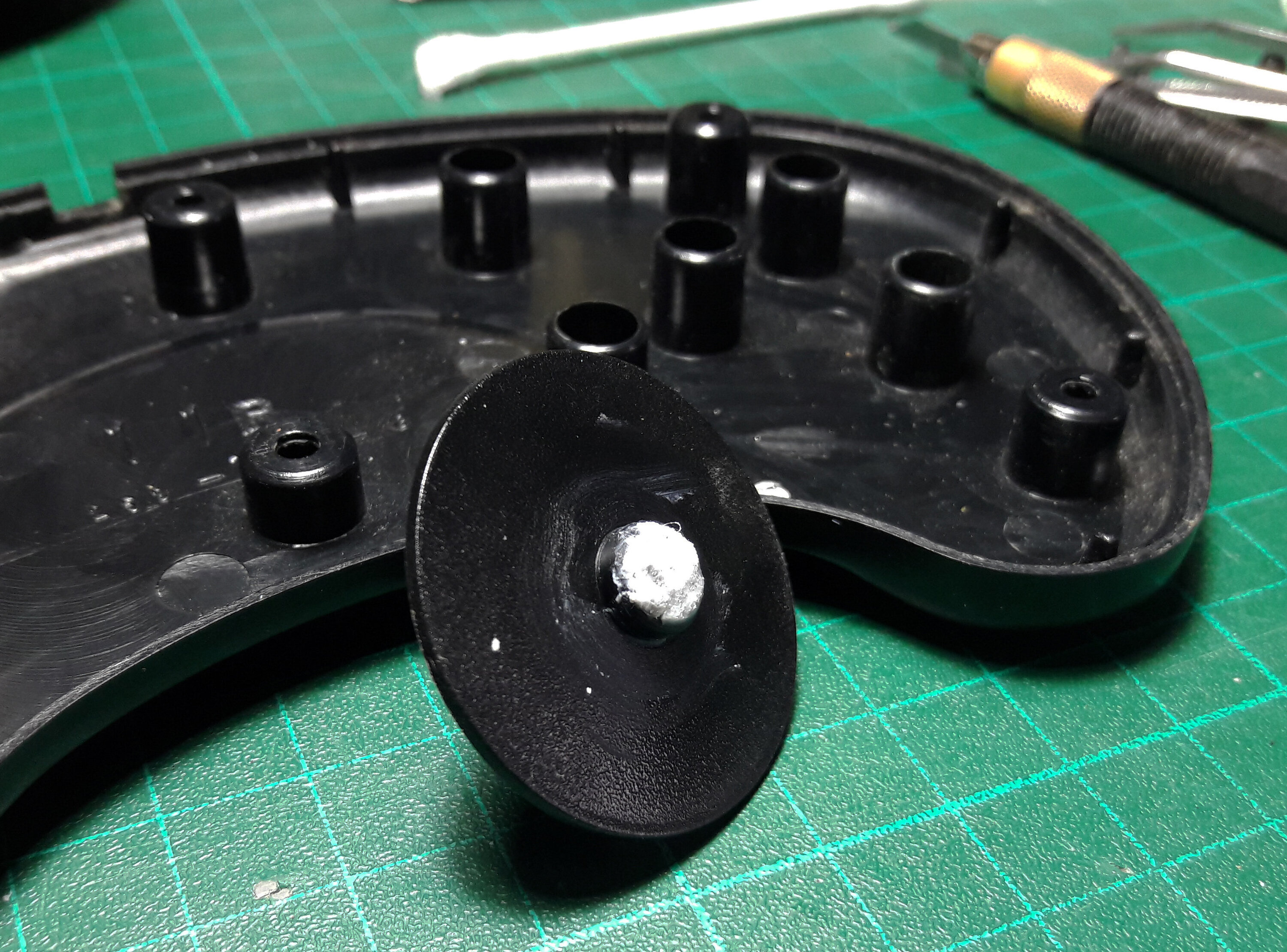

- Sur la première manette, même travail. Ponçage de l'ajout en plastique déjà en place afin d’aplanir la surface, et ajout d'une seconde épaisseur. Comme il n'y avait plus de graisse, j'ai utilisé de la graisse au silicone en remplacement :
Yapuka remonter en vissant correctement !
- Voilà, comme neuve !
Après ça je ne suis plus étonné de me rendre compte qu'appuyer comme un sot sur la croix n'avait aucun effet, étant donné la manière dont sont conçues ces manettes, en contact indirect. Alors que sur des manettes classiques ma peut marcher car on appuie directement, au moins pour constater que le contact est mauvais.
