RecalStick -2-

Suite de la création précédent :

Perçage de la ventilation :

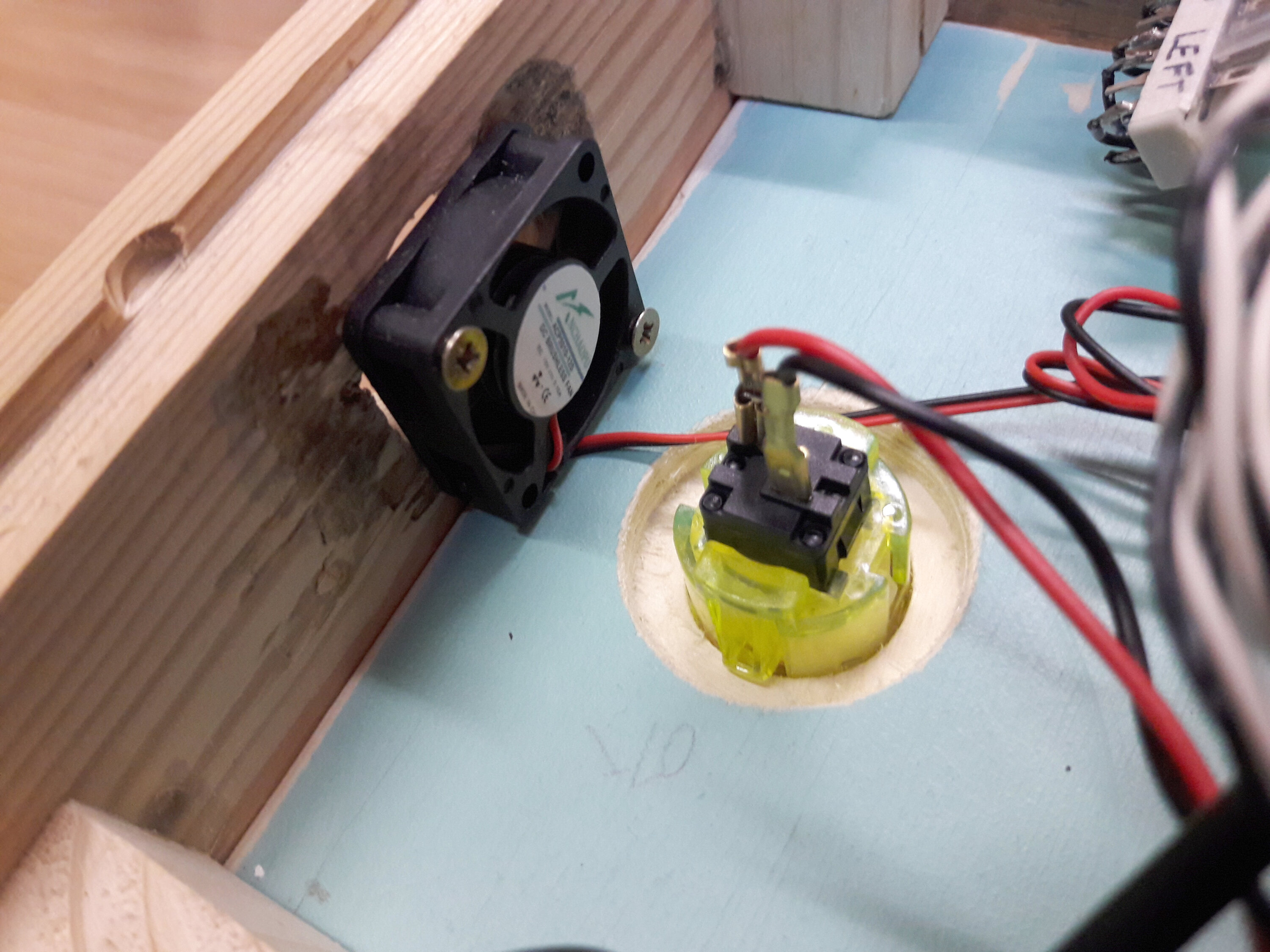

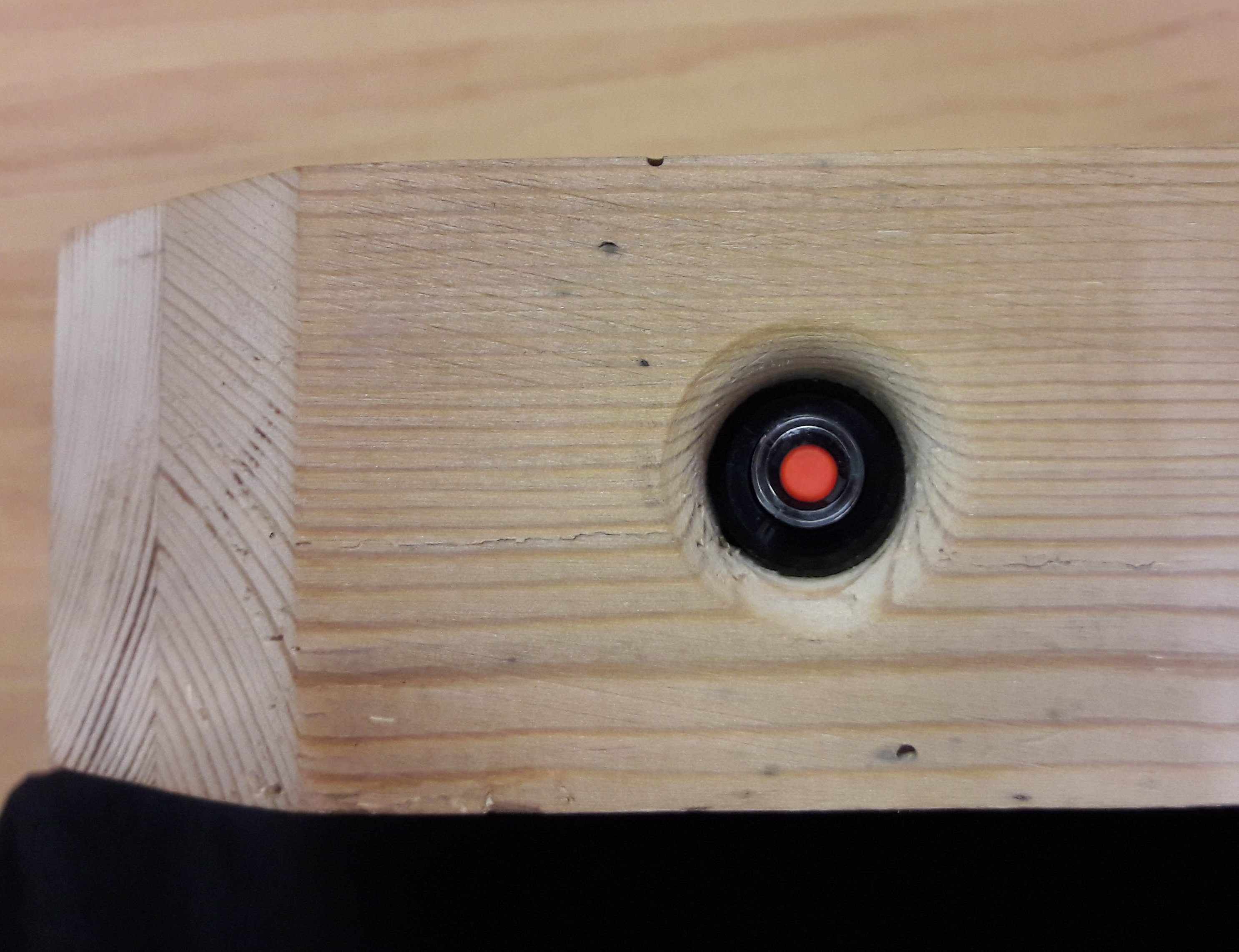

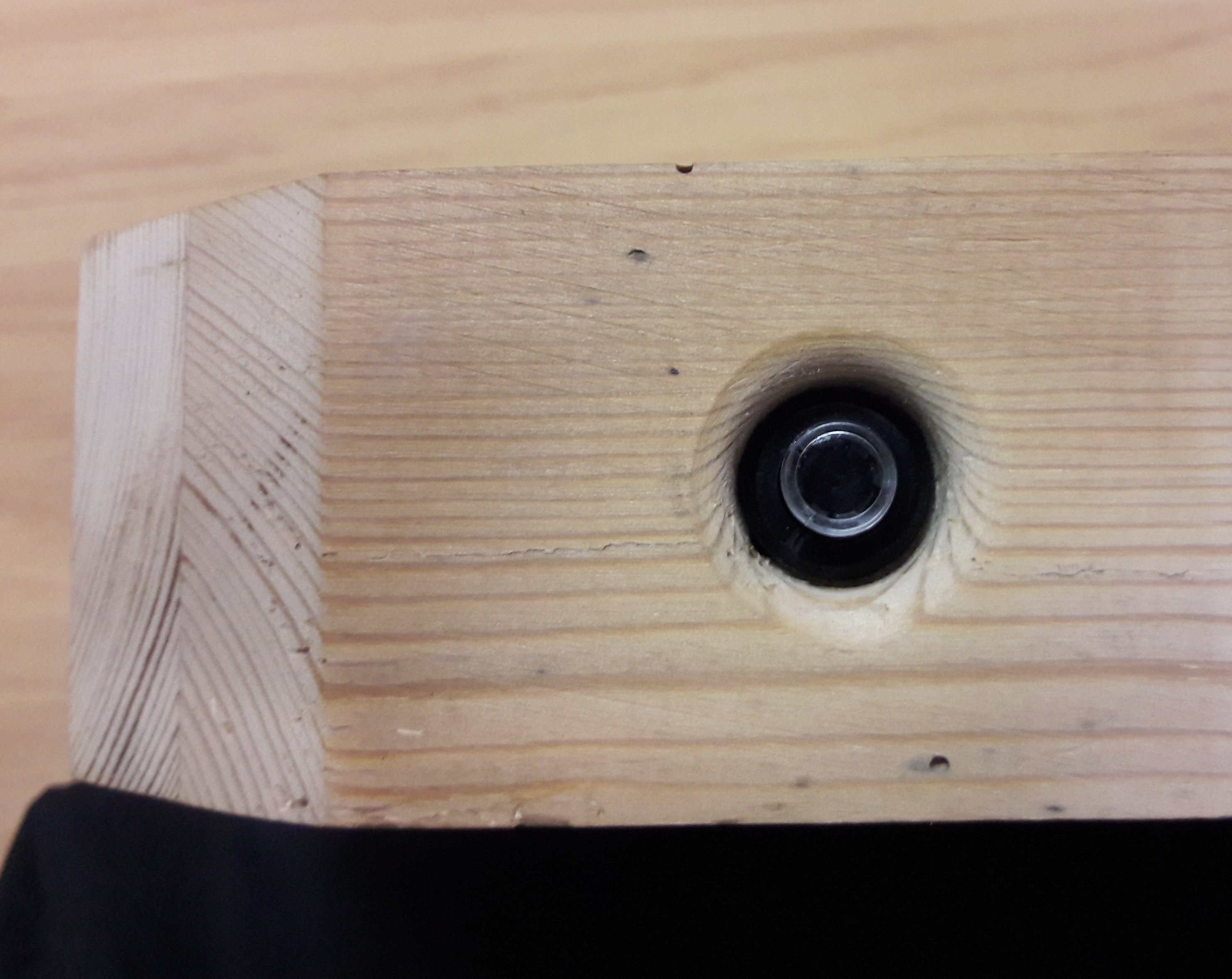

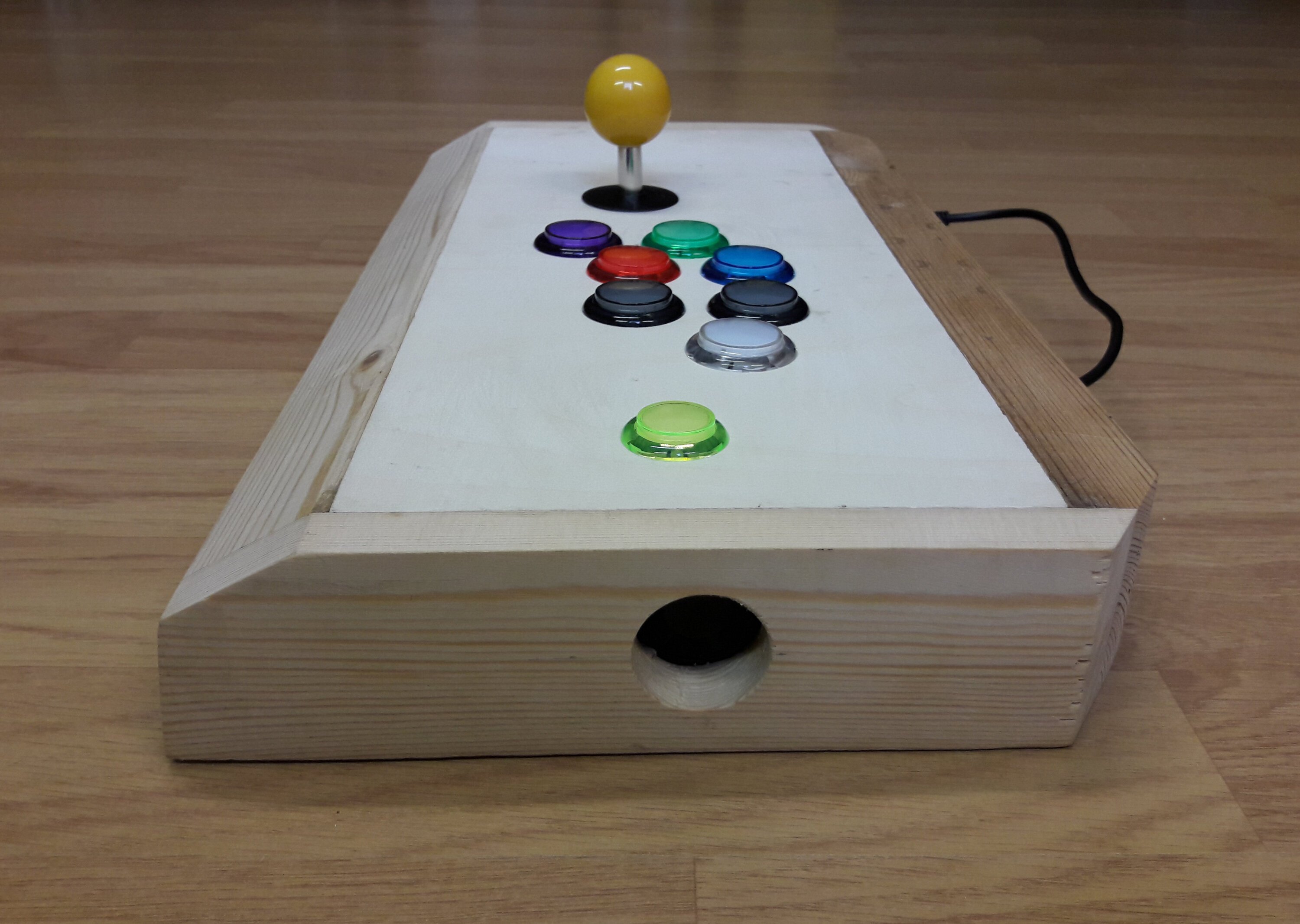

Étant donné que le Raspberry pi 4 va chauffer à l'intérieur du boîtier, j'ai pratiqué deux trous de Ø30 mm sur les bords droit et gauche de celui-ci, afin de pouvoir disposer deux ventilateurs.

  • J'ai dû désaxer la perceuse à colonne car il n'y avait pas suffisamment de place pour cela.



Fixation du Raspberry pi 4 :

Comme évoqué lors de l'épisode précédent, il est malheureusement nécessaire de modifier le boîtier pour permettre au µ-Ordinateur de rentrer en place.

  • L'opération consiste à déplacer l'ouverture sur la droite, donc à élargir la découpe à droite.


  • Ensuite il faut coller une « rustine » dans le trou laissé à gauche, que j'ai préparé pour faciliter l'opération.

  • Une fois la rustine sculptée au ciseau, on peut présenter le Rpi :

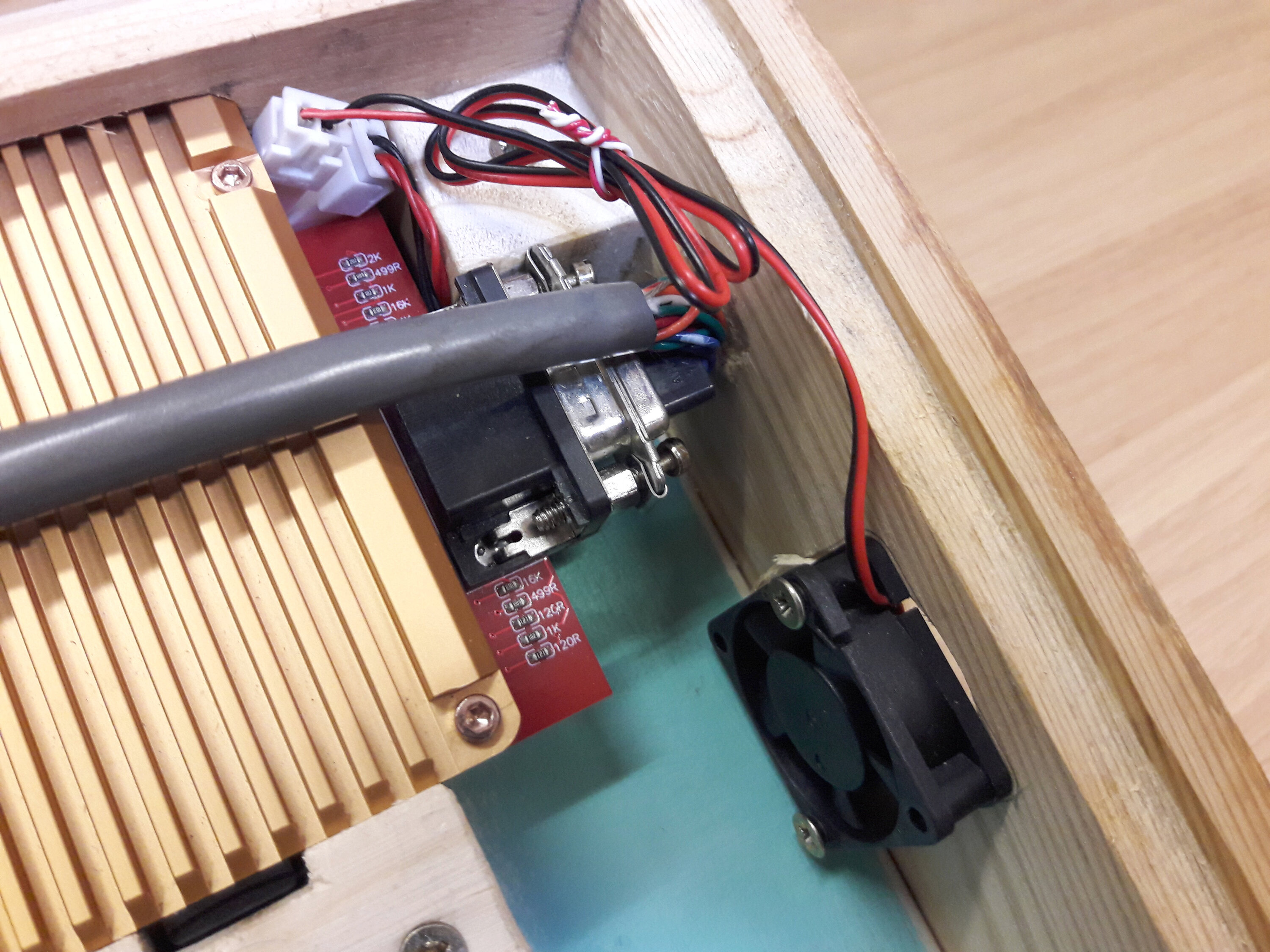

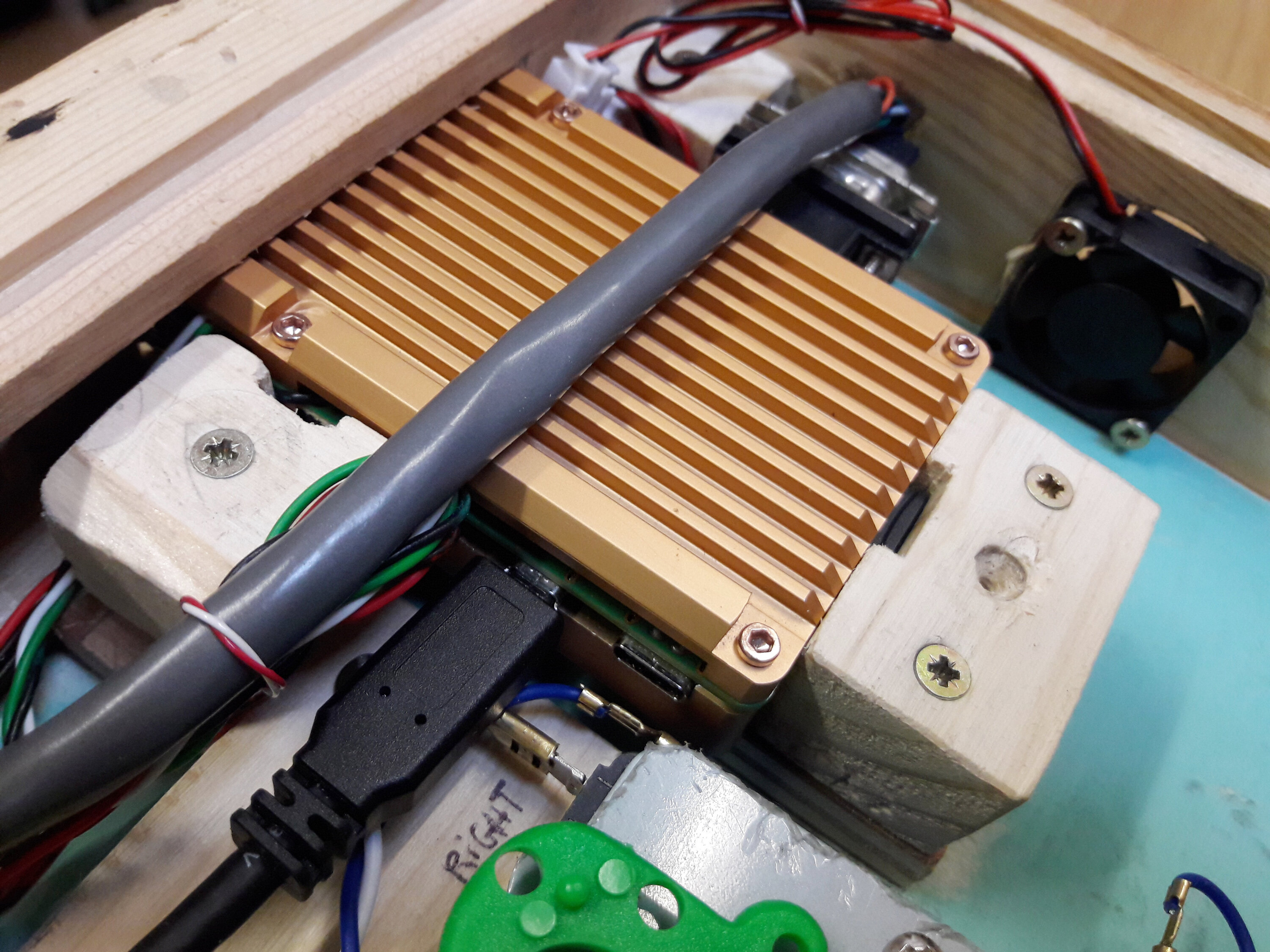

  • J'ai collé deux cales d'épaisseurs pour faire reposer le boîtier/dissipateur thermique du Rpi sans gêner les ventilateurs qui s'exprimeront sur le dessous.


Comme le boîtier du Rpi est en butée dans la gorge de la façade, un bloc vissé à l'opposé suffit à le bloquer un place, pas besoin de chercher plus compliqué.

Câblage :

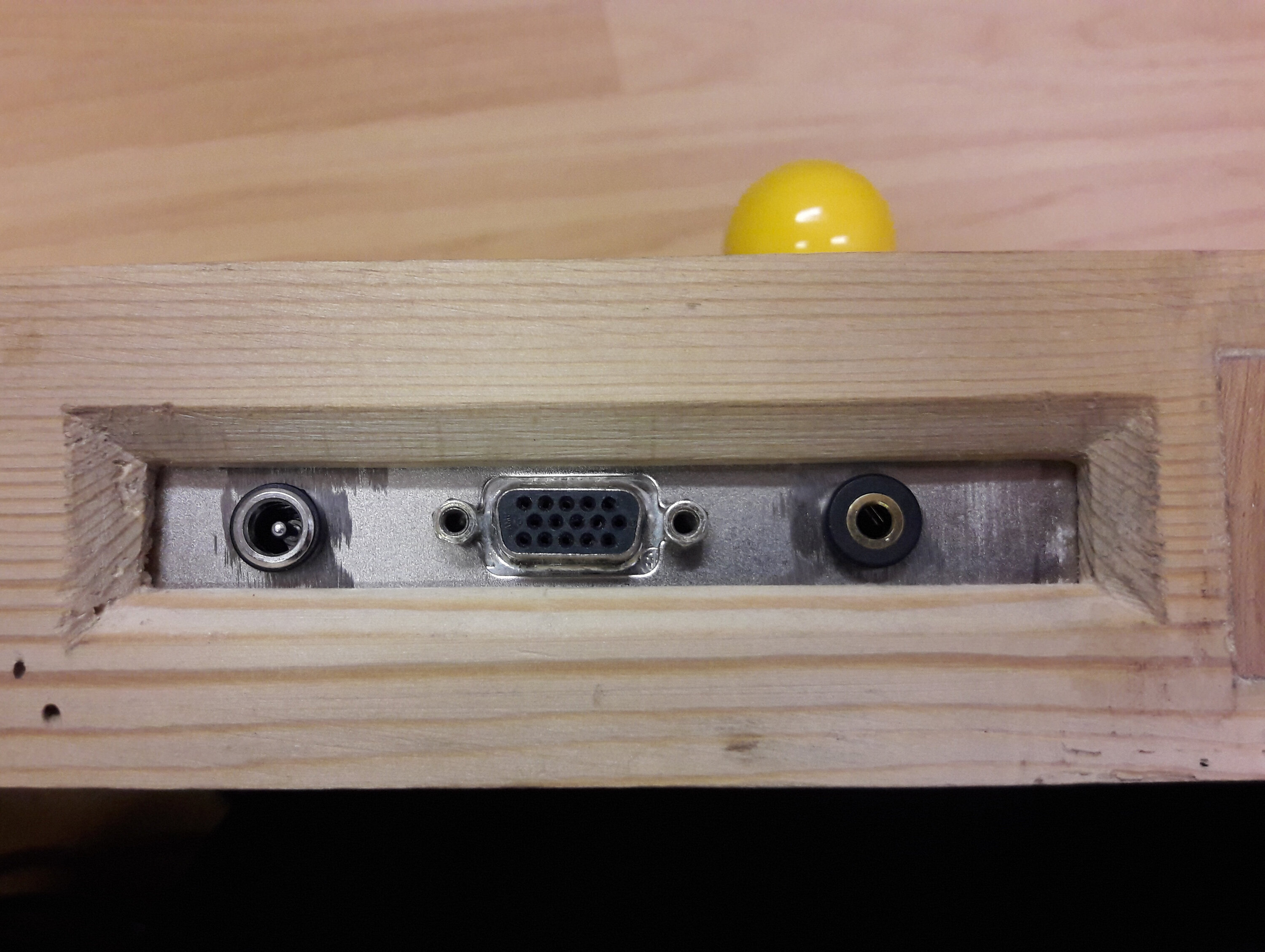

  • Sur la lamelle métallique nous avons trois connecteurs. La rallonge VGA, qu'il suffit d'aller brancher sur le VGA666 du Raspberry. La prise Jack d'alimentation, et la prise Jack stéréo pour la sortie sonore.

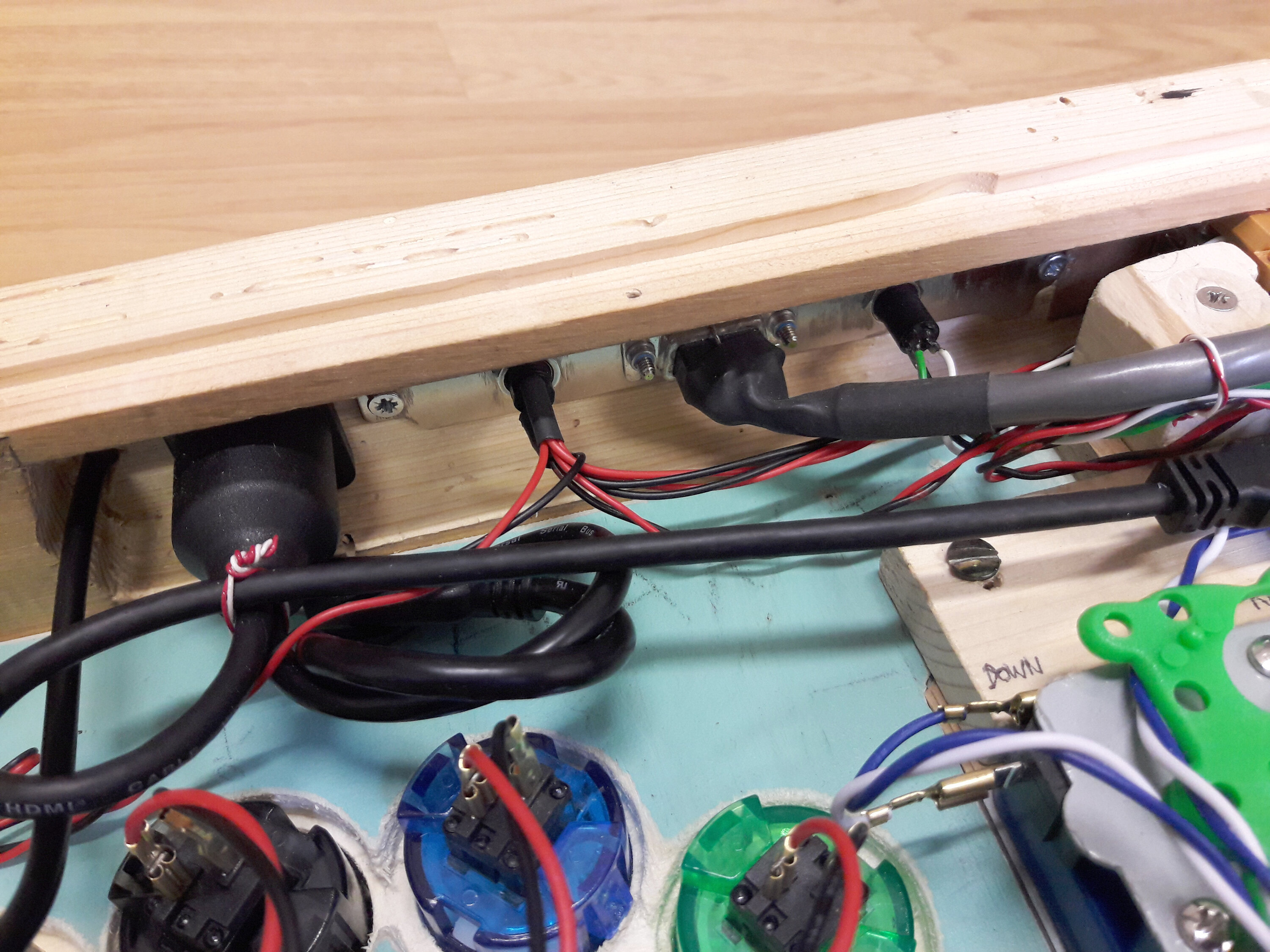

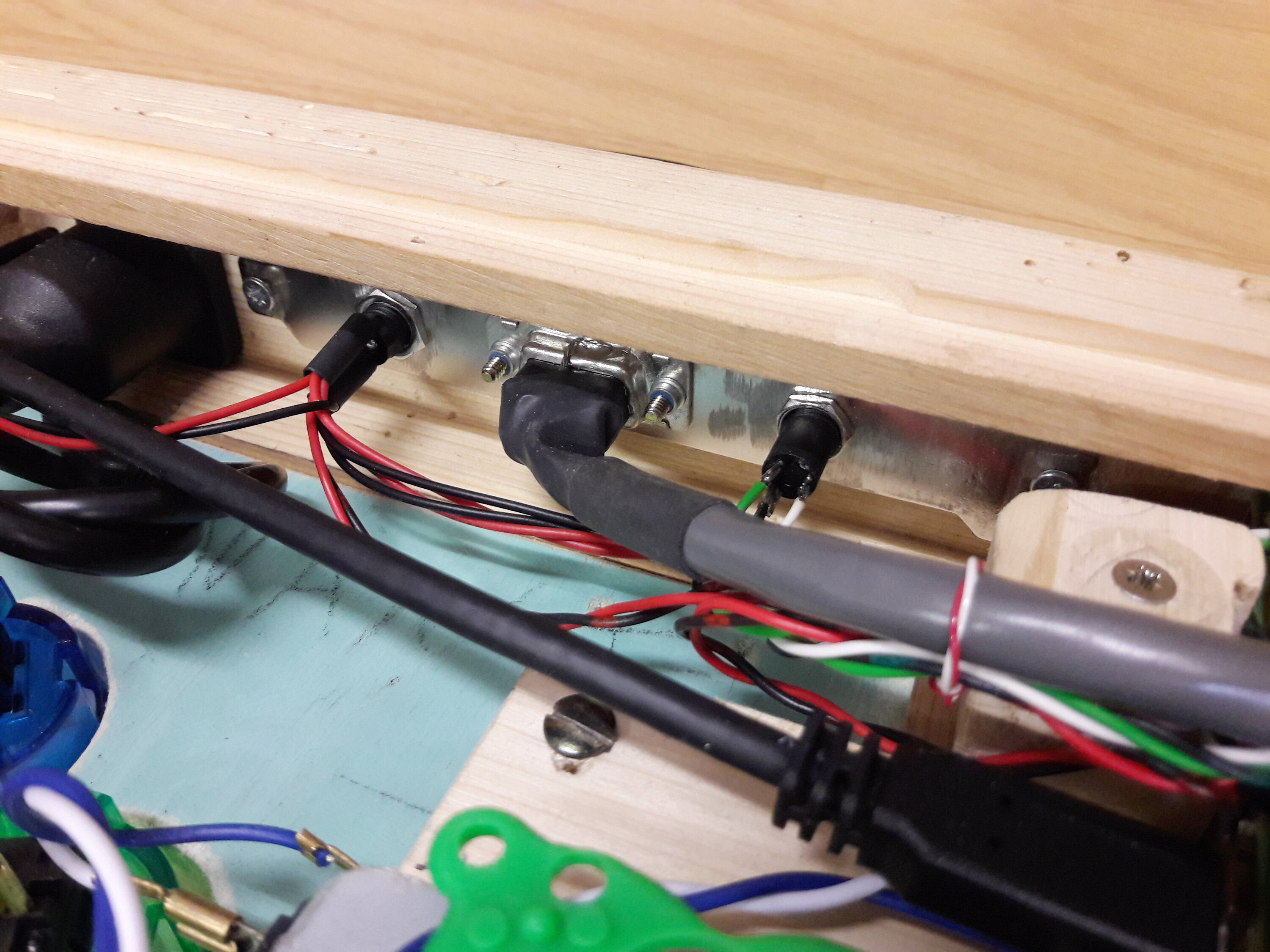

Sur la prise Jack d'alimentation, j'ai soudé quatre paires de fils − rouges et noirs −, trois équipés de connecteurs JST mâles qui recevront les JST femelles des ventilateurs et un pour alimenter le Raspberry en les soudants directement sur les pastilles adéquates du bus GPIO.
Sur la prise Jack stéréo, sont soudés trois fils − vert, blanc et noir − qui sont eux aussi directement soudés au dos du Rpi. Je réalise malheureusement que je n'en ai pas pris de photos.

  • Ensuite il s'agit d'attacher un peu tout ça pour y voir plus clair…

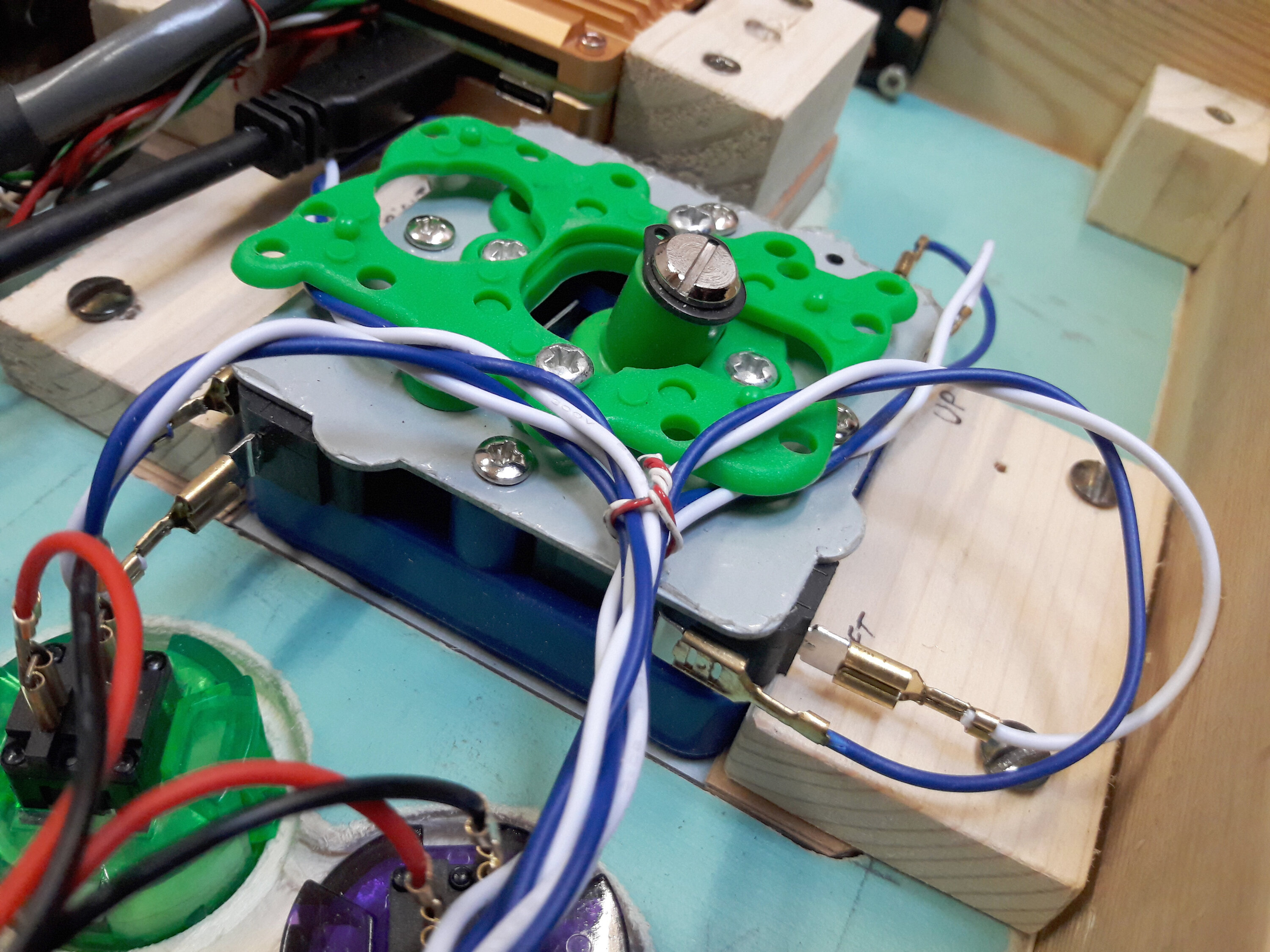

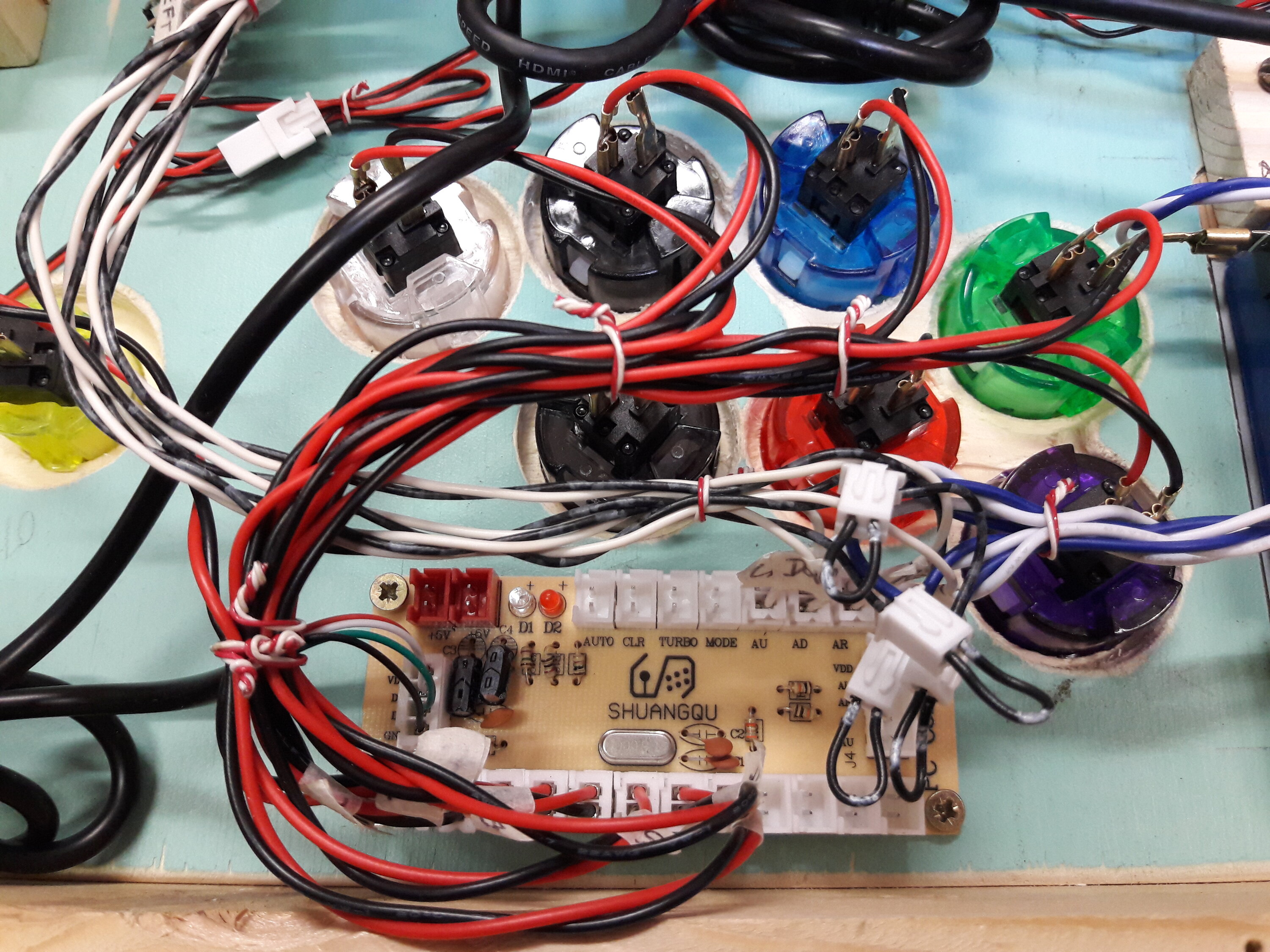

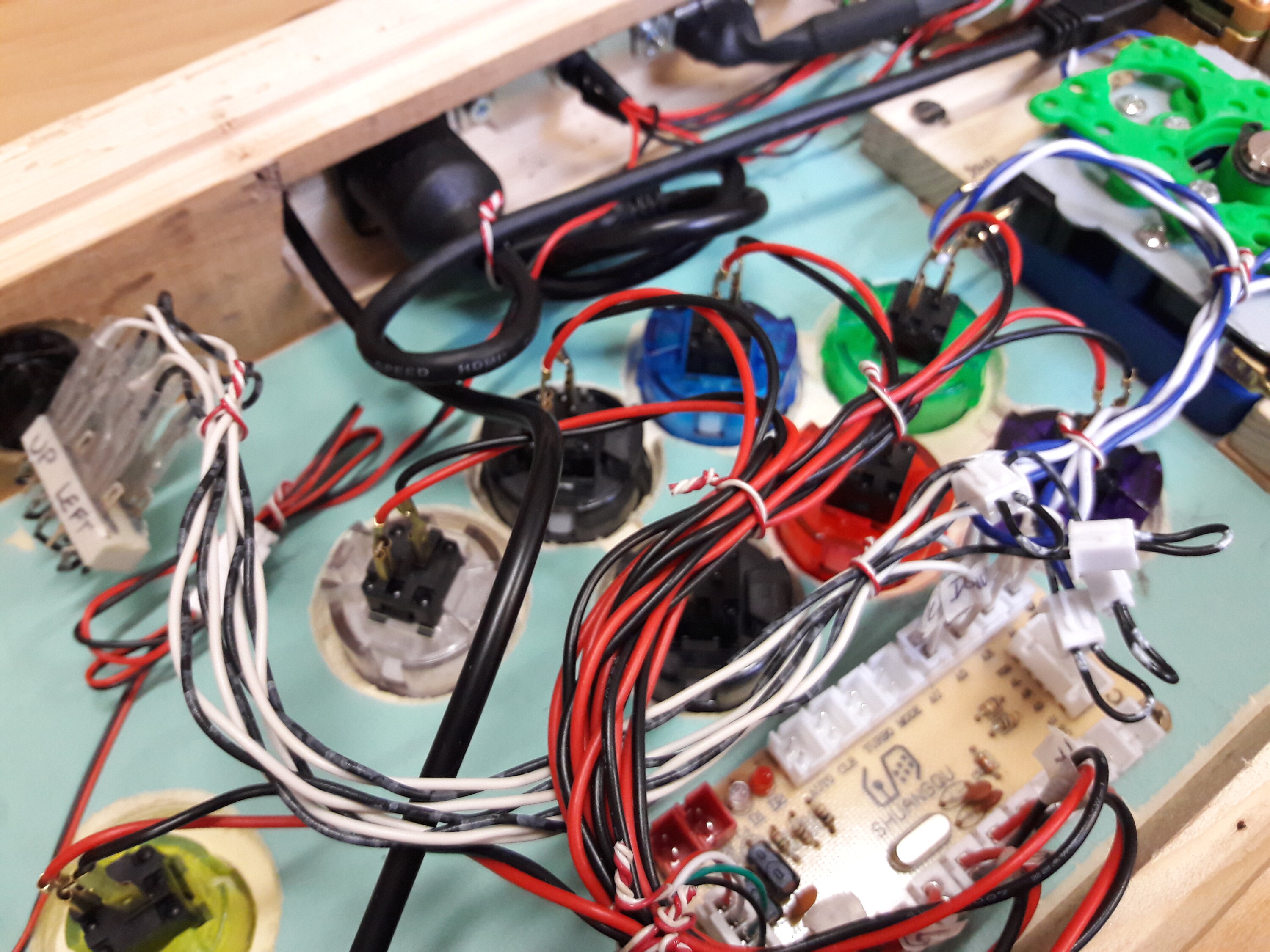

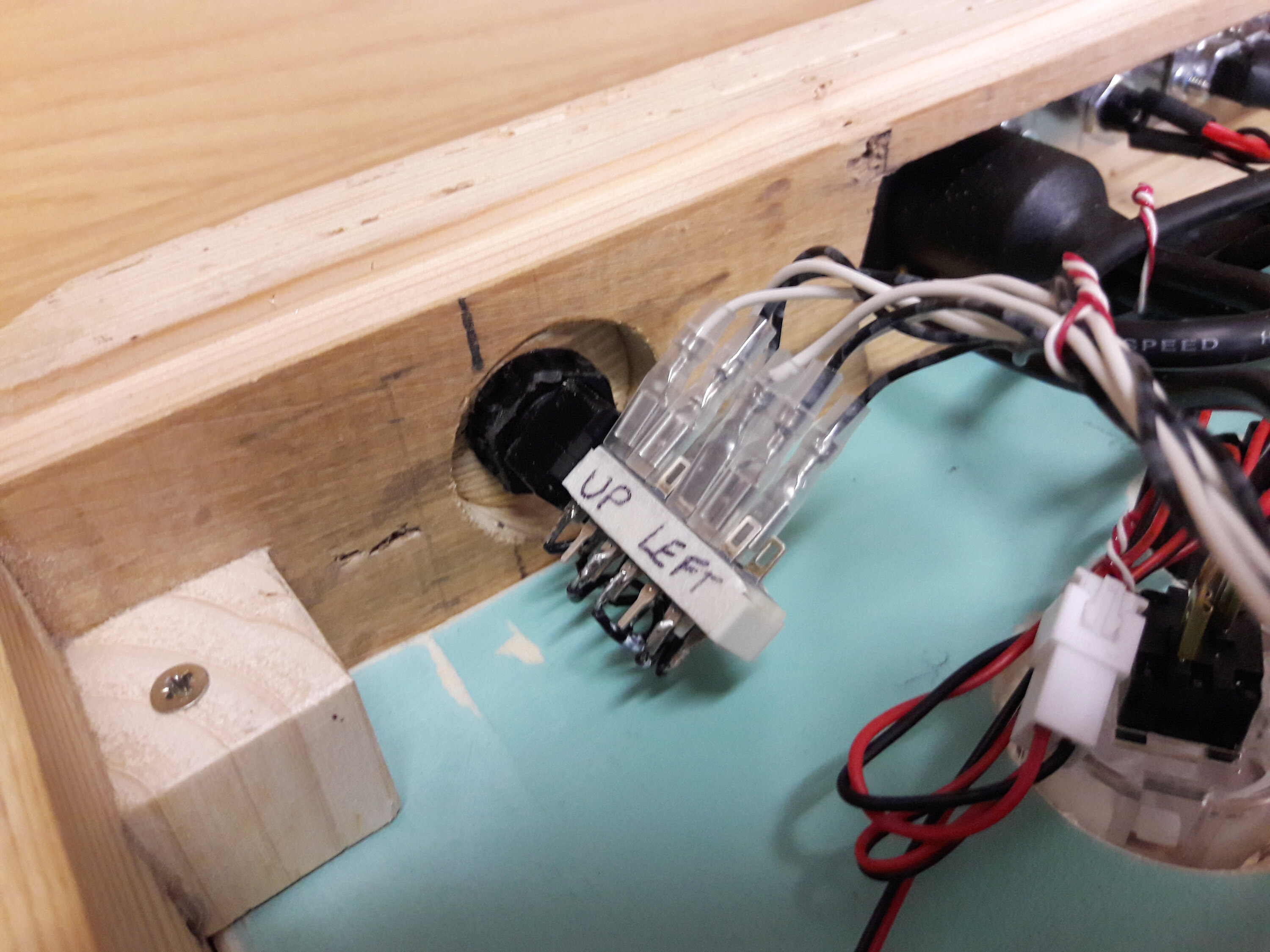

  • J'ai bidouillé les câbles pour interfacer le joystick à la plaquette du circuit USB afin de les faire passer par le gros bouton à quatre inverseurs.

Grâce à lui, les directions vont pouvoir basculer d'un quart de tour comme ceci :

désactivé  |  activé

− Haut     —> Droite
− Bas      —> Gauche
− Gauche   —> Haut
− Droite   —> Bas

Ce qui sera bien utile pour jouer à un jeu vertical sans être obligé de basculer l'écran sur le côté droit !

Quelques détails… :

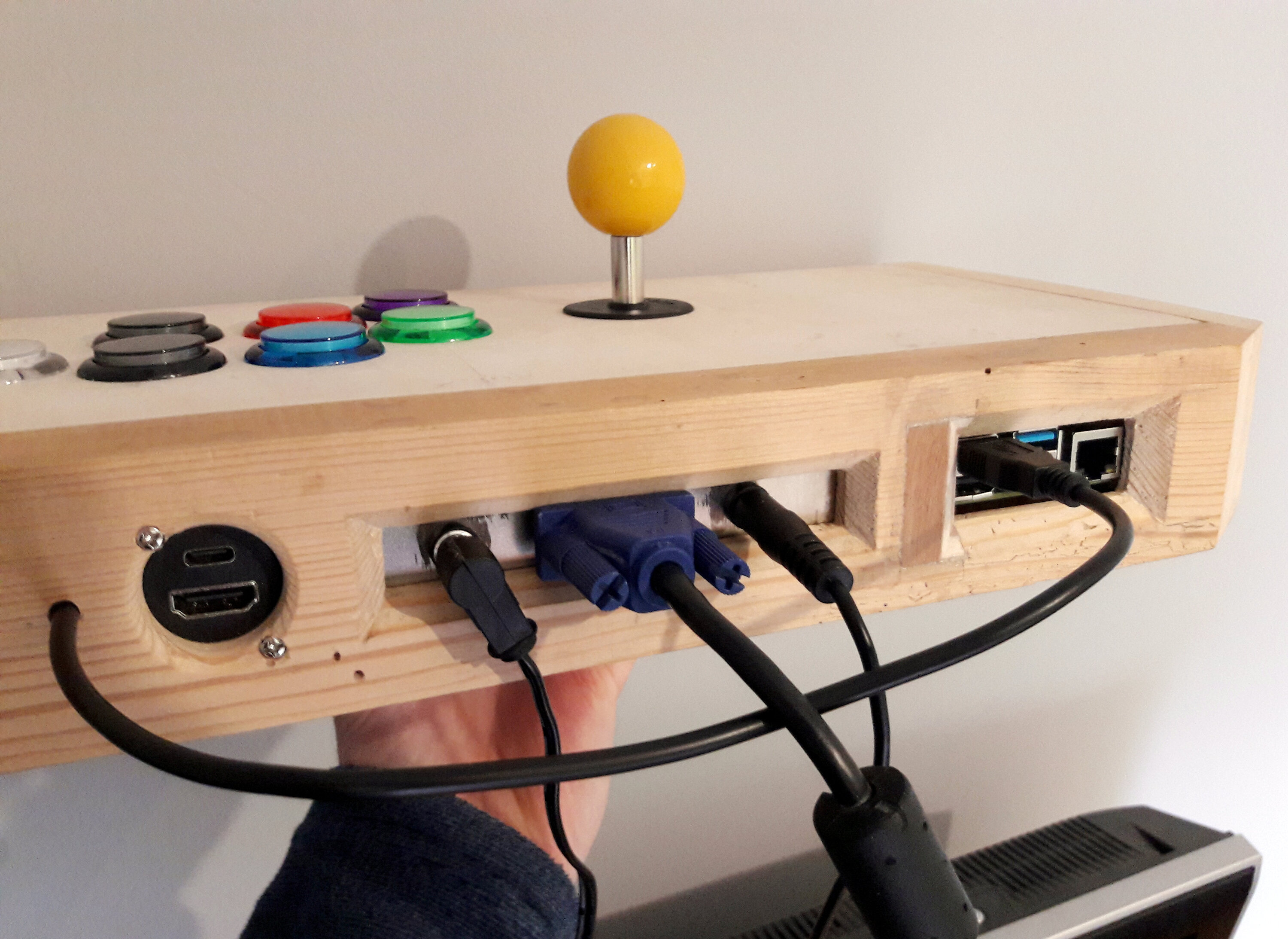

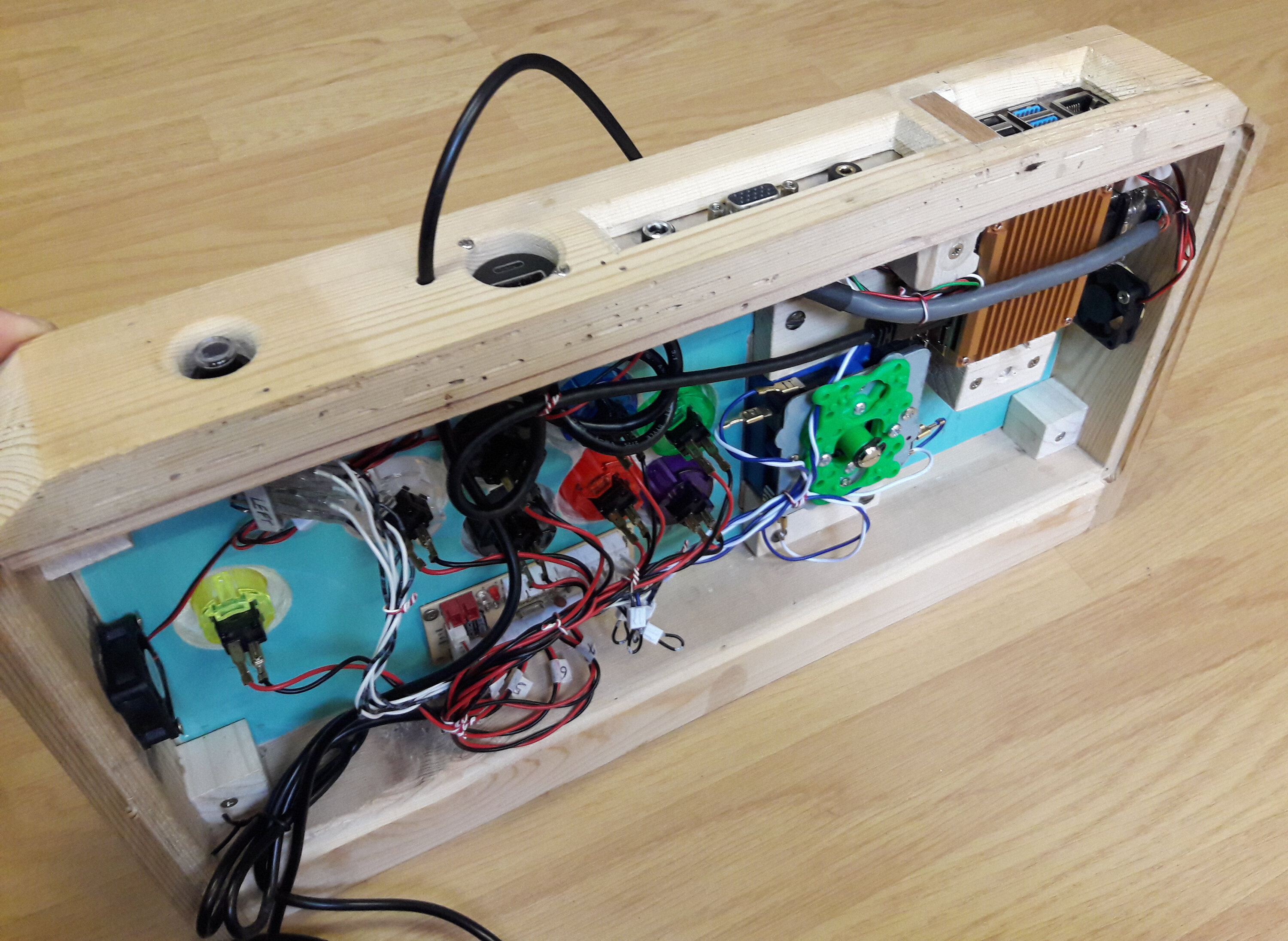

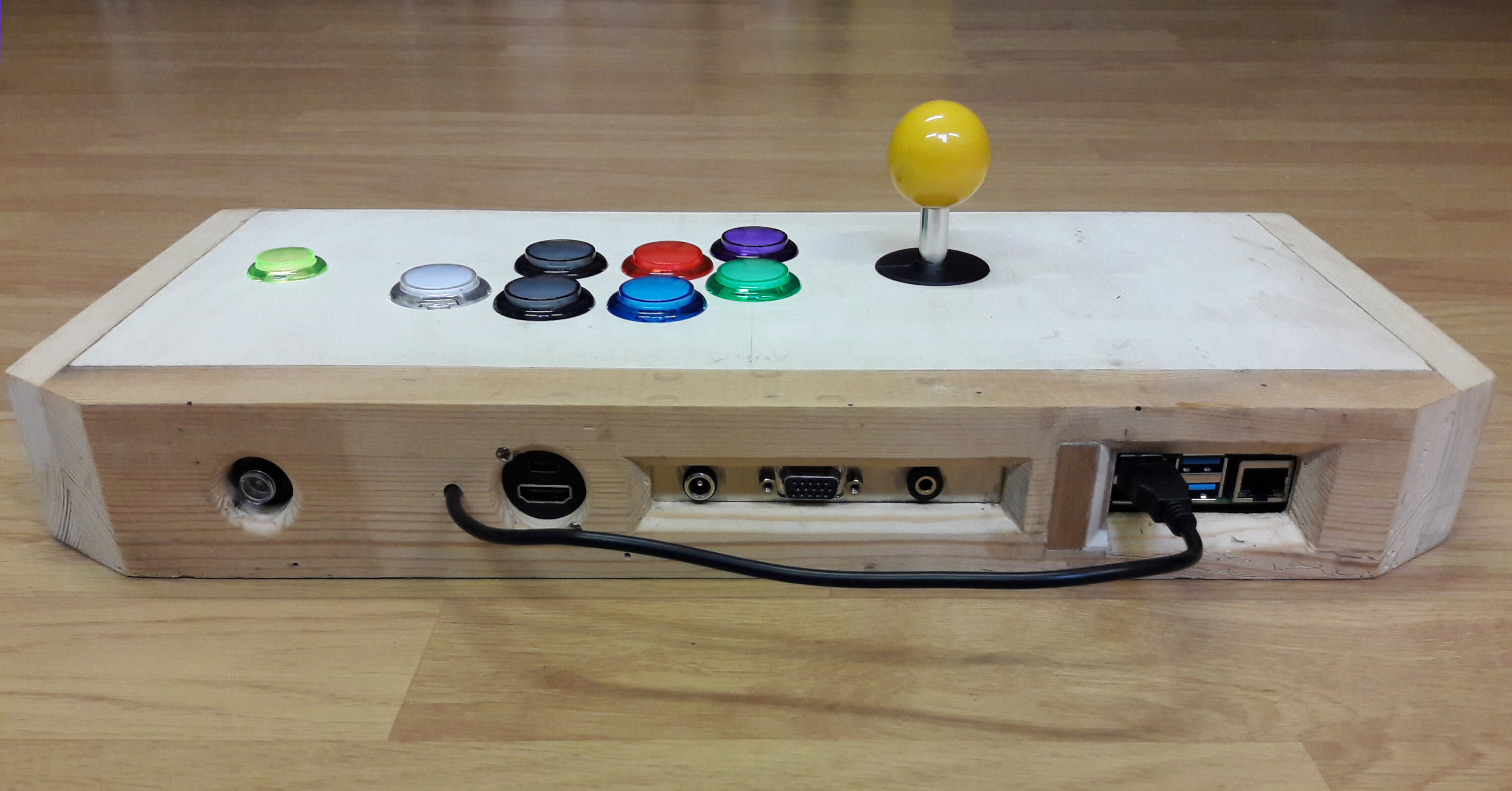

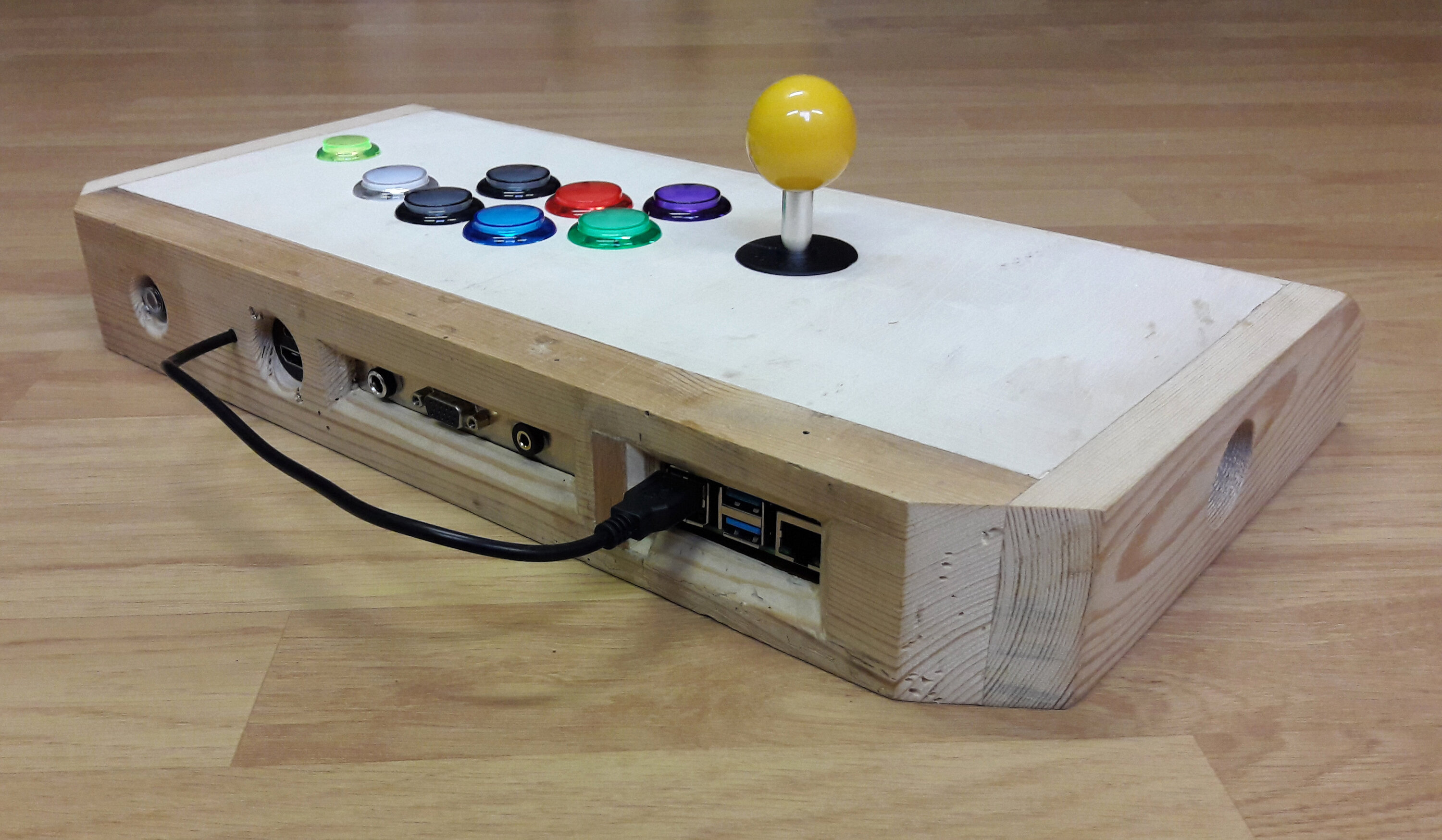

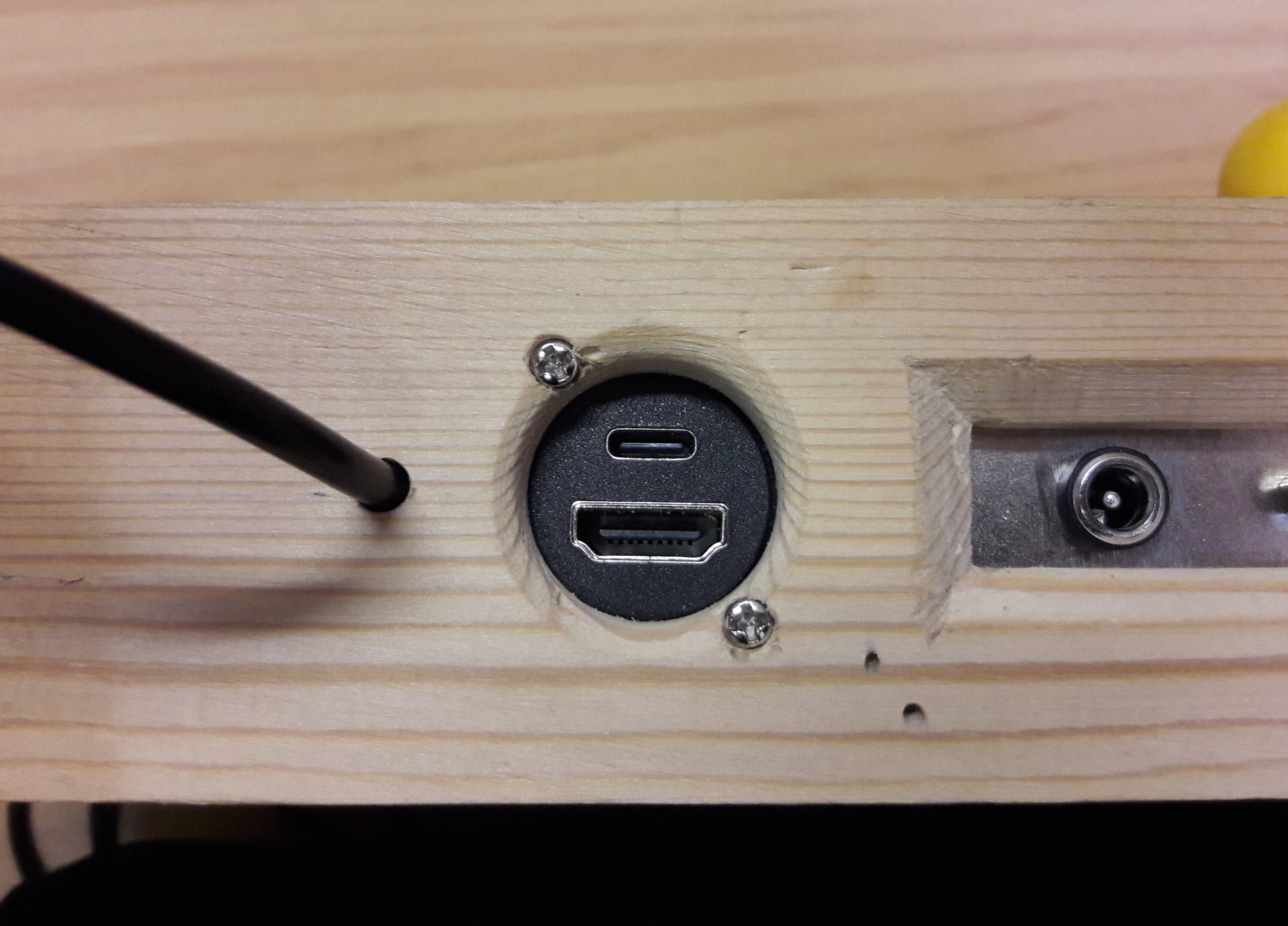

  • Respectivement, le bouton inverseur désactivé/activé, le câble USB de la plaquette contrôleur de jeu ainsi que le connecteur HDMI (la prise USB-C attenante ne va finalement pas servir car il n'est pas possible de brancher son câble sur le RPi, pas la place),

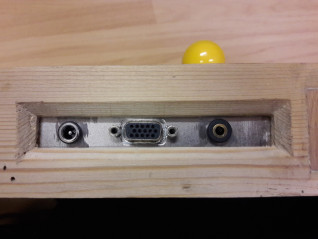

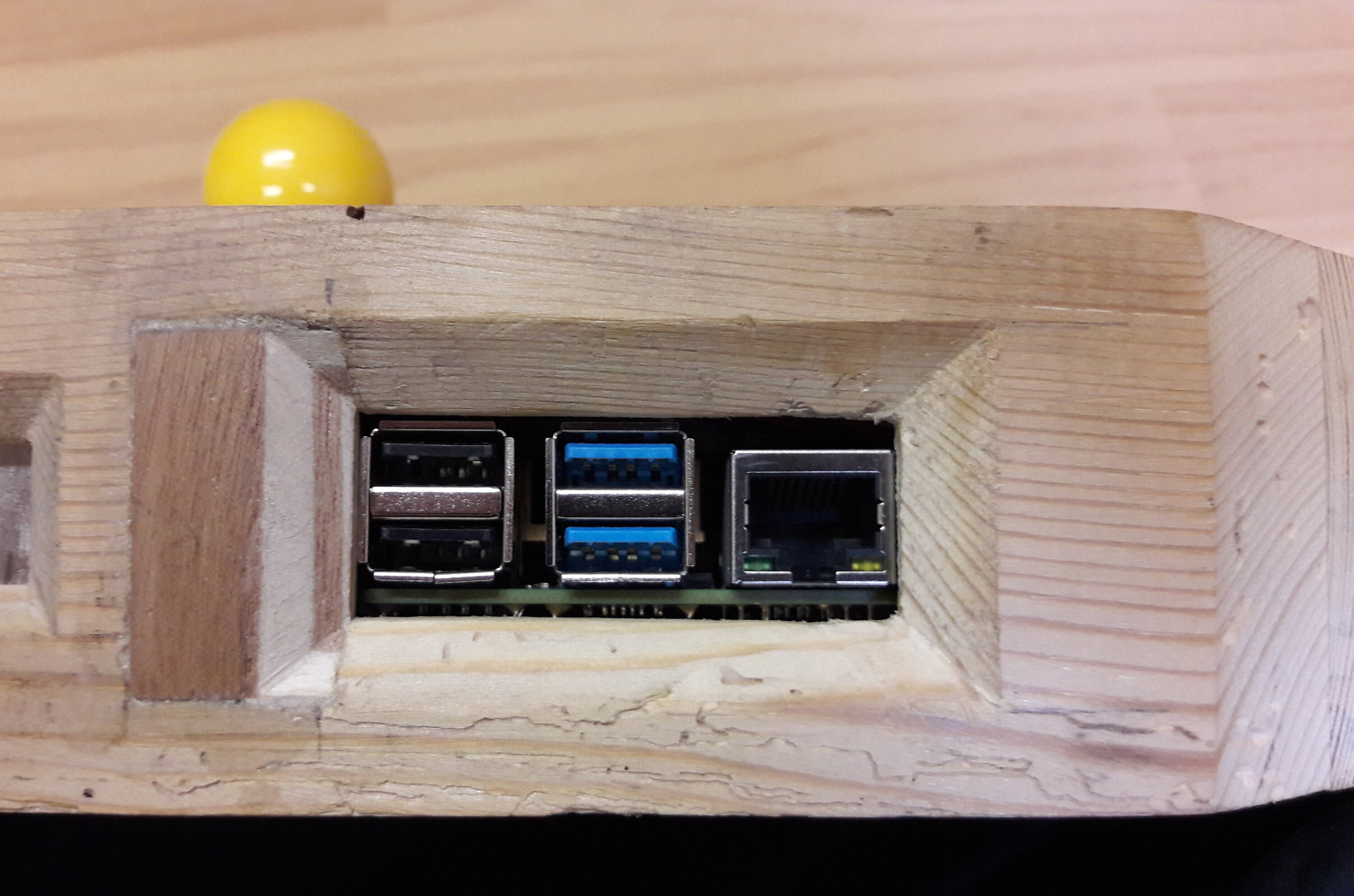

  • la lamelle métallique avec prise d'alimentation 5V, prise sortie VGA, prise sortie sonore, et enfin le Raspberry Pi 4, sur lequel on branchera le câble USB précédemment cité (et tous les autres joystick qu'on souhaiterait pour jouer jusqu'à 4 joueurs·euses).

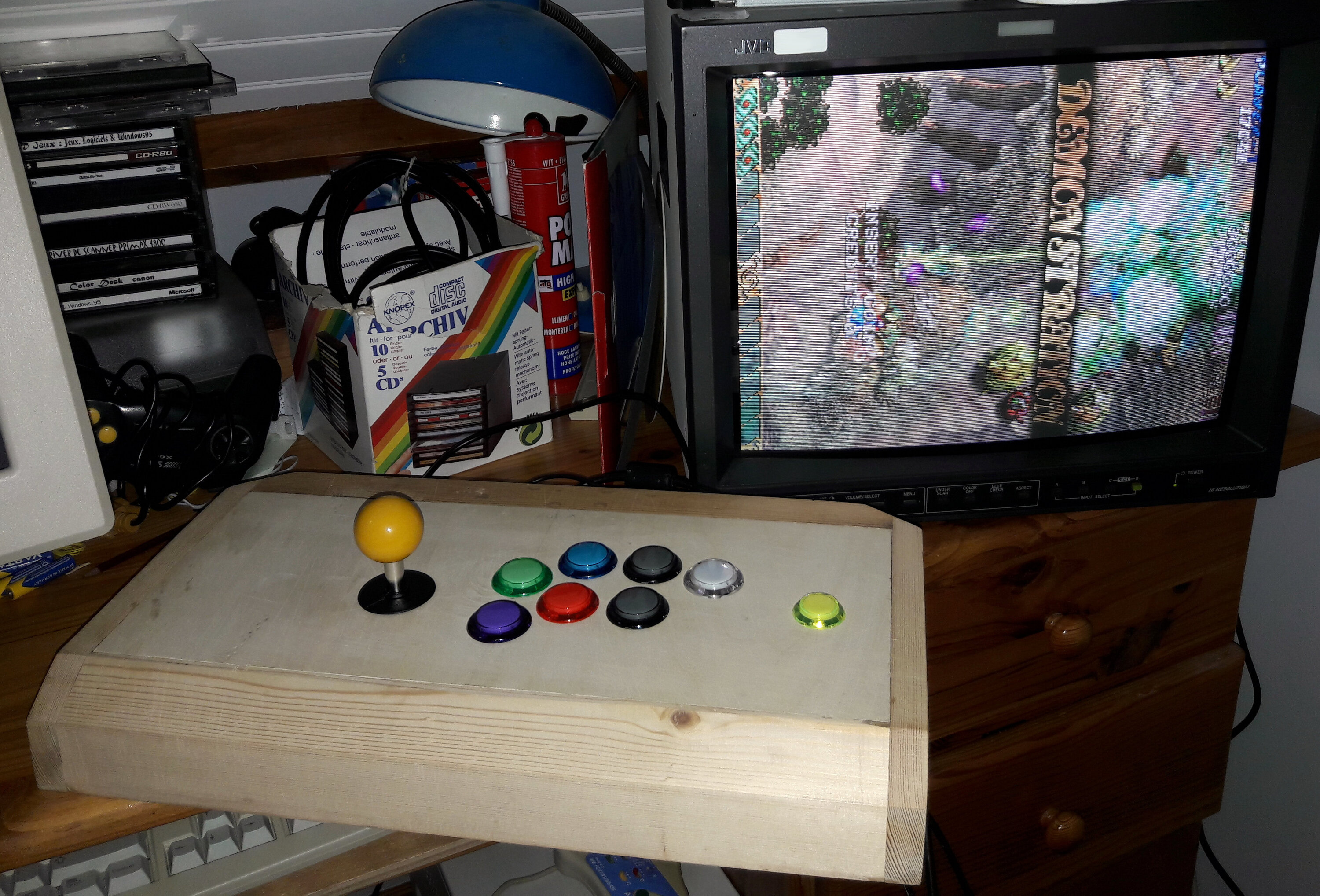

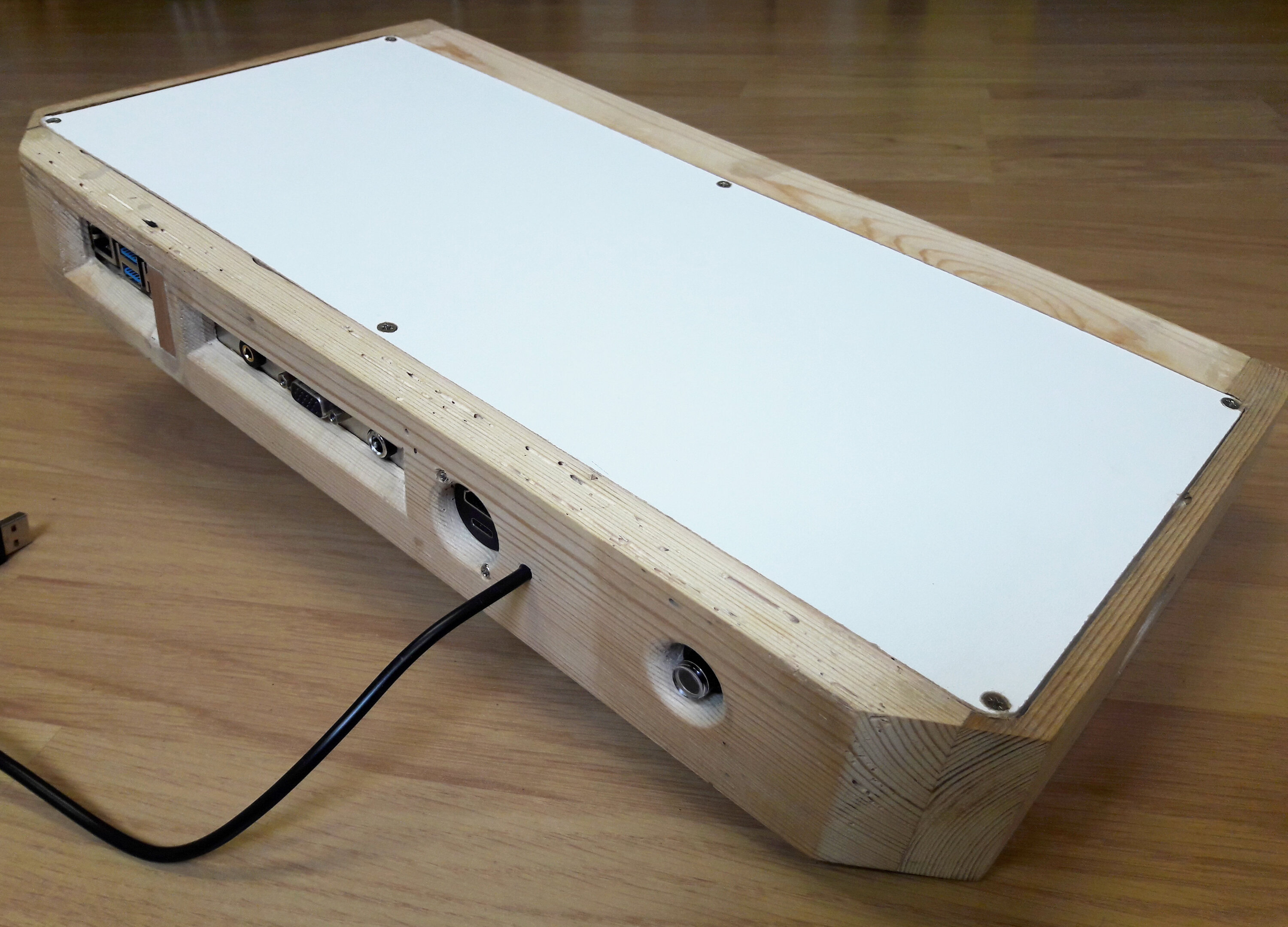

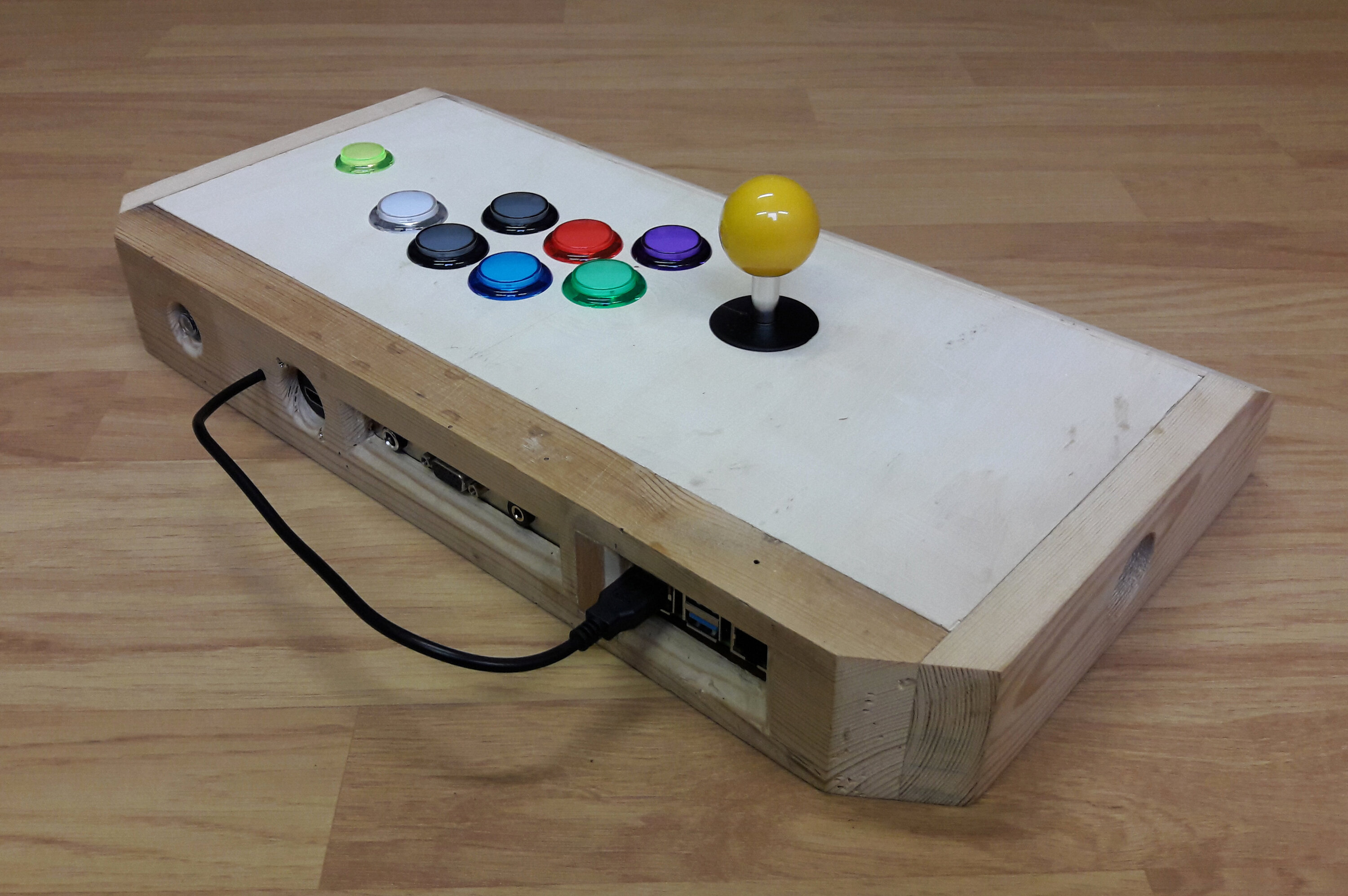

  • Et enfin une mise en situation, branché sur un écran cathodique, donc via la prise VGA vers péritel, sortie jack stéréo vers péritel aussi, et la prise USB branchée sur le RPi. Sans oublier l'alimentation 5V nécessaire au RPi et aux ventilateurs:


Je reprécise au passage donc, étant donné que la prise USB du contrôleur de jeu est externe, le RecalStick est aussi utilisable en tant que stick arcade USB passif, à brancher sur un ordinateur ou une console. Dans ce cas, évidemment il n'est pas besoin de l'alimenter un 5V.

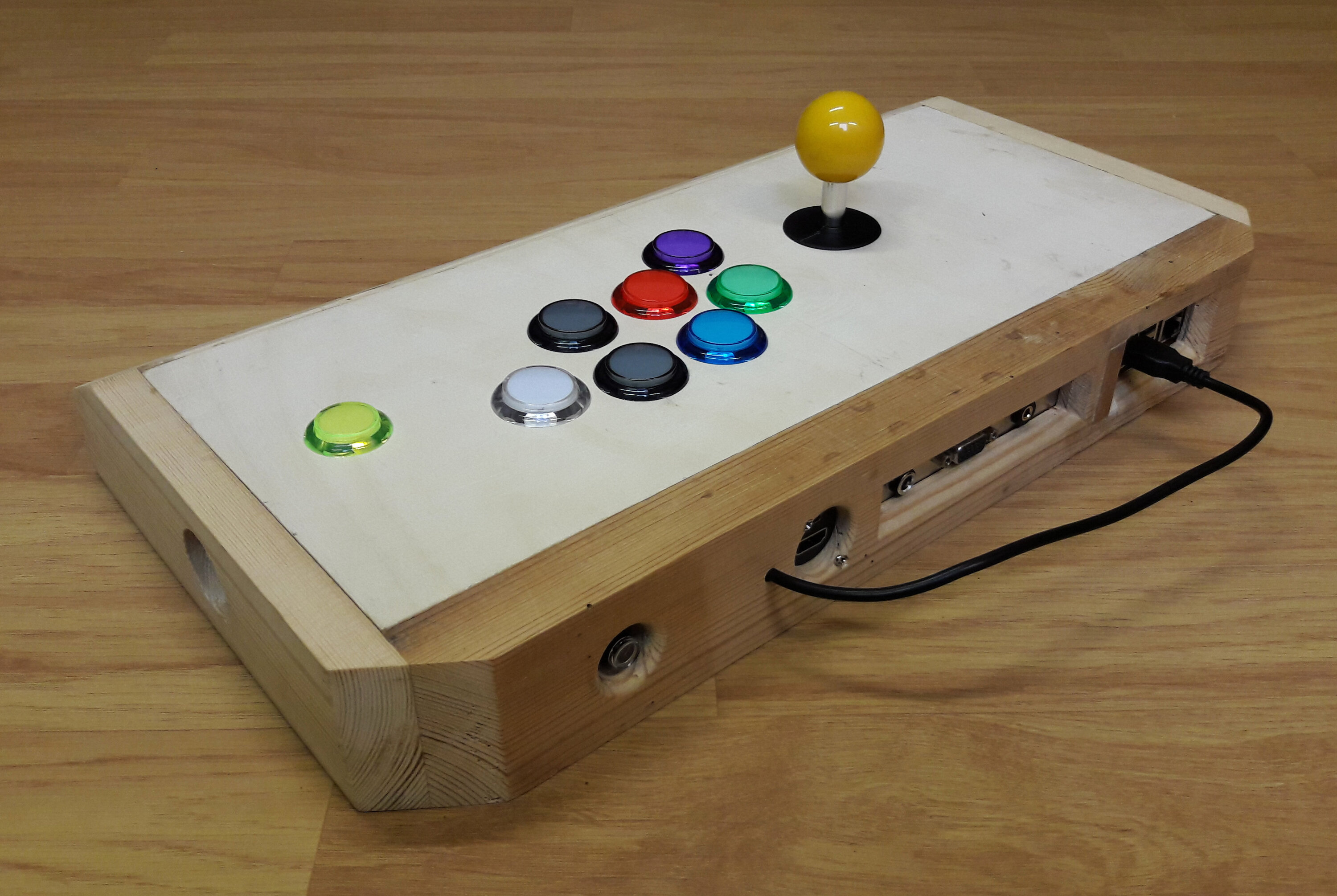

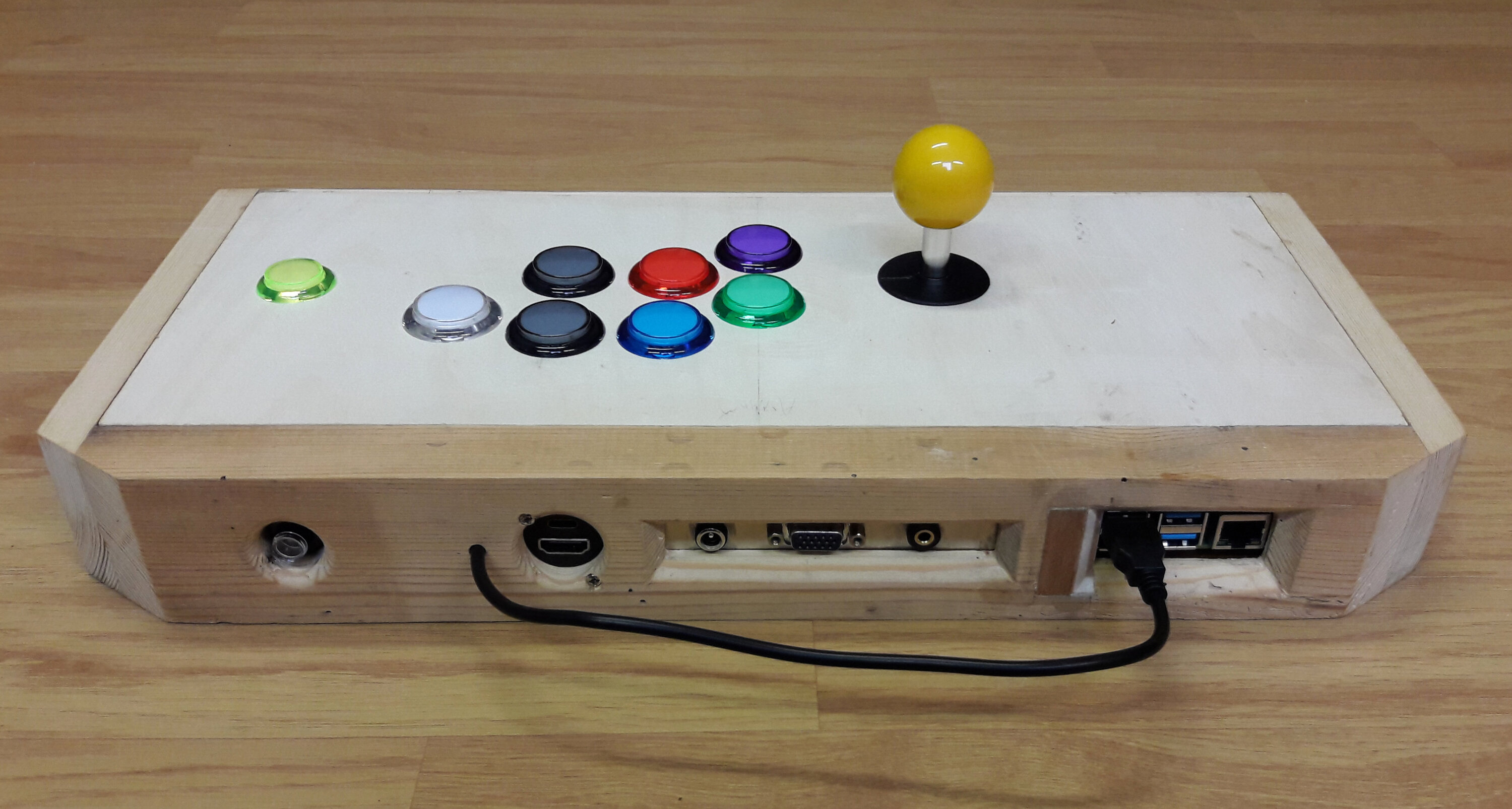

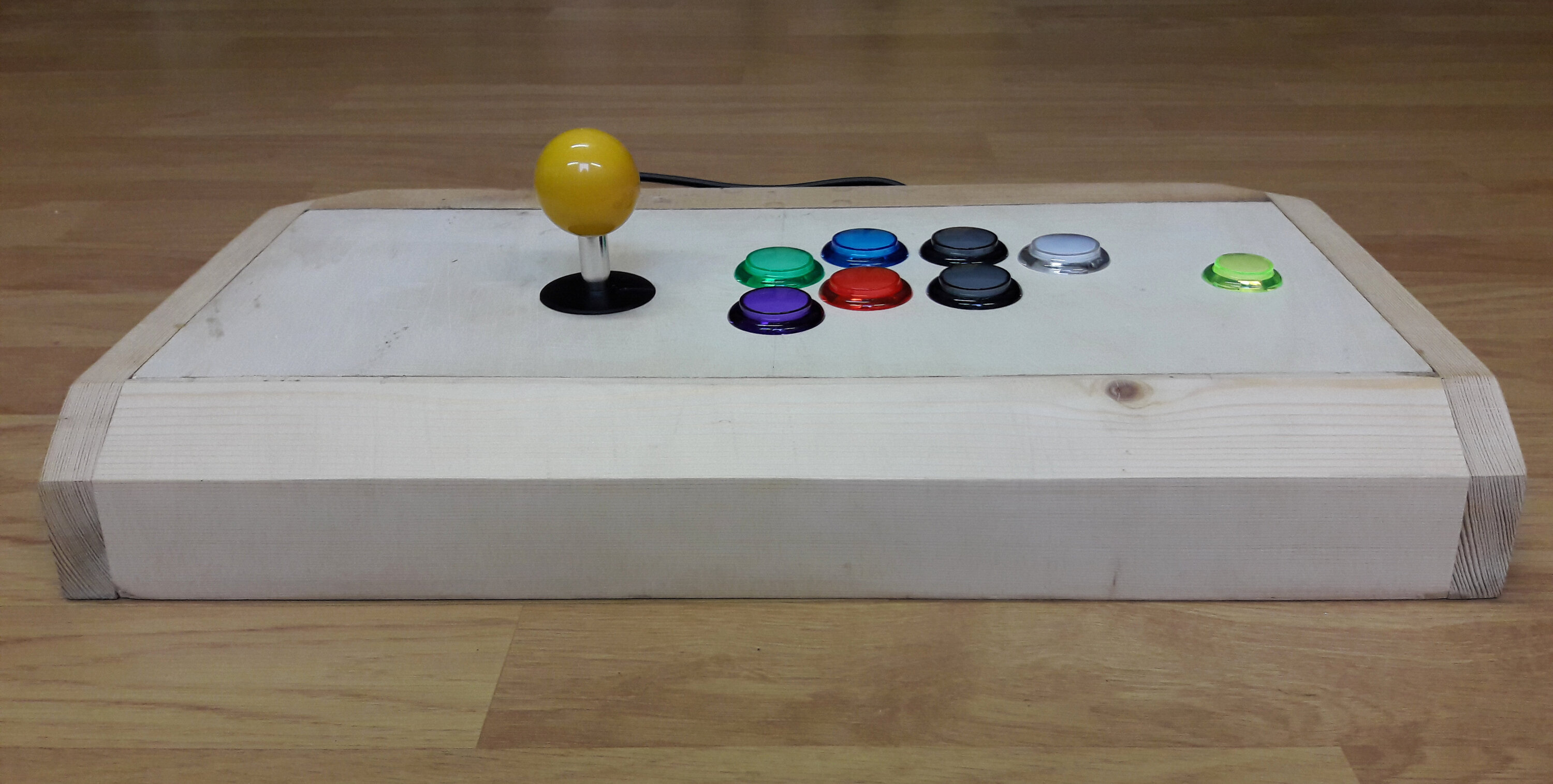

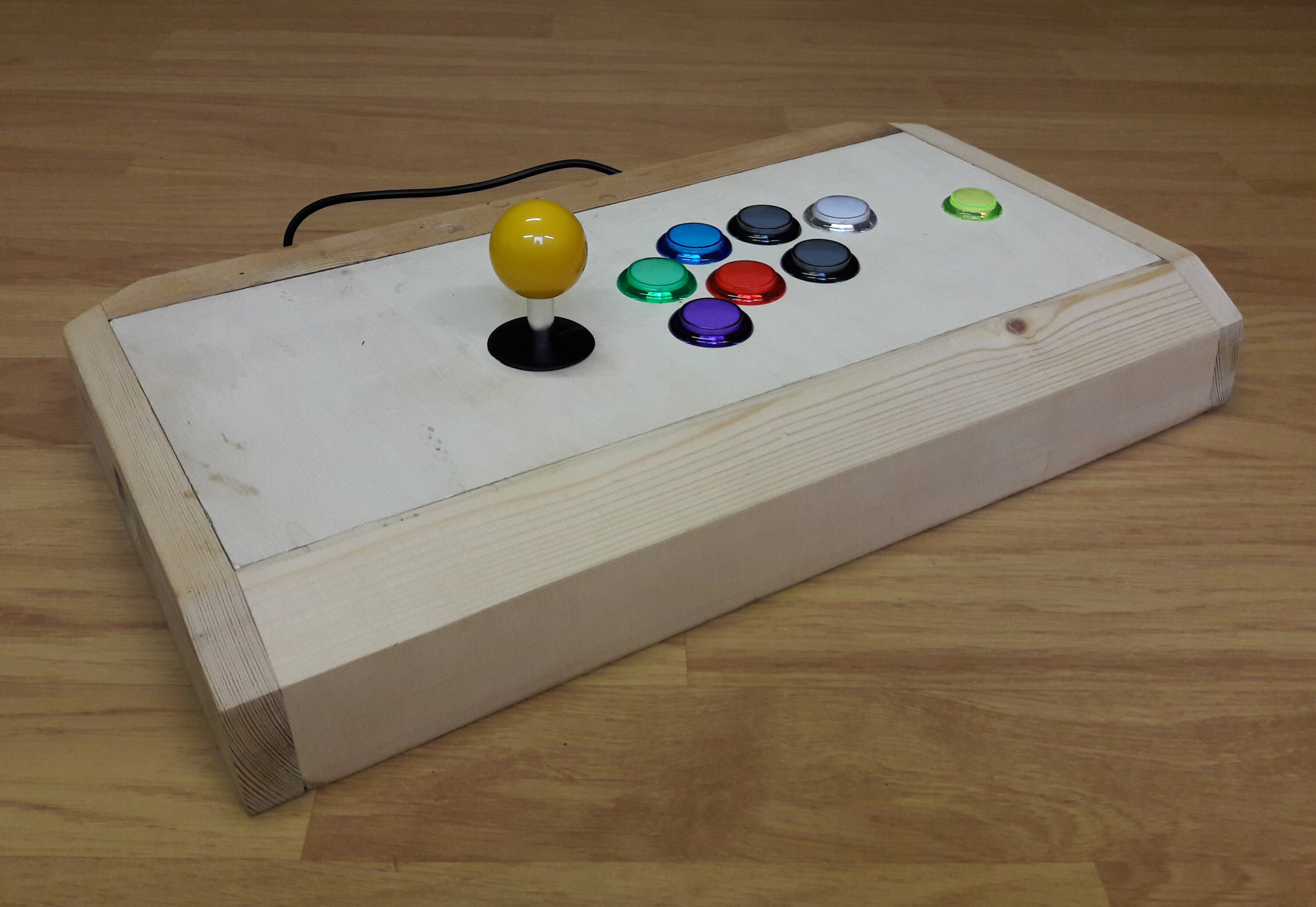

Galerie :

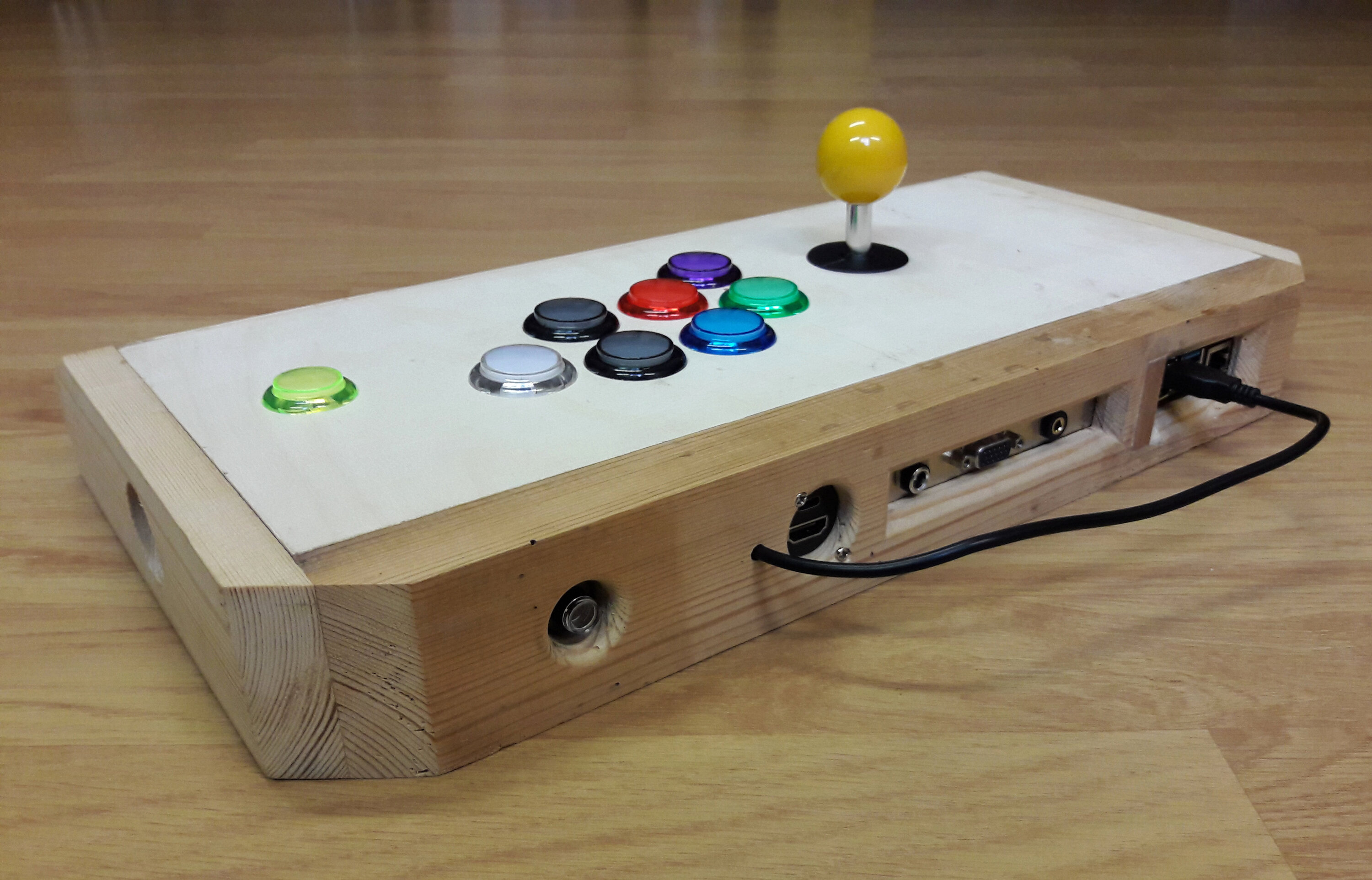

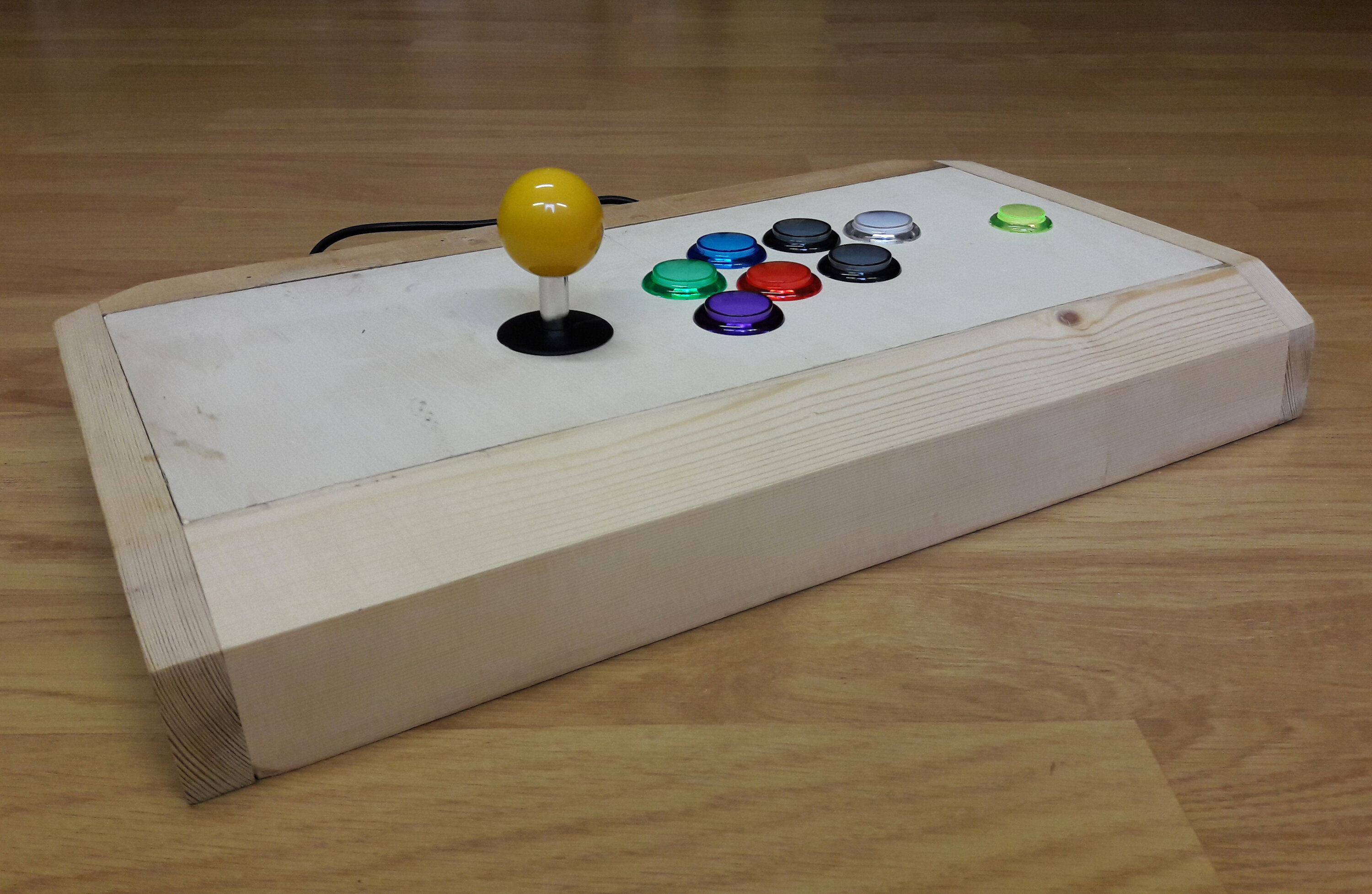

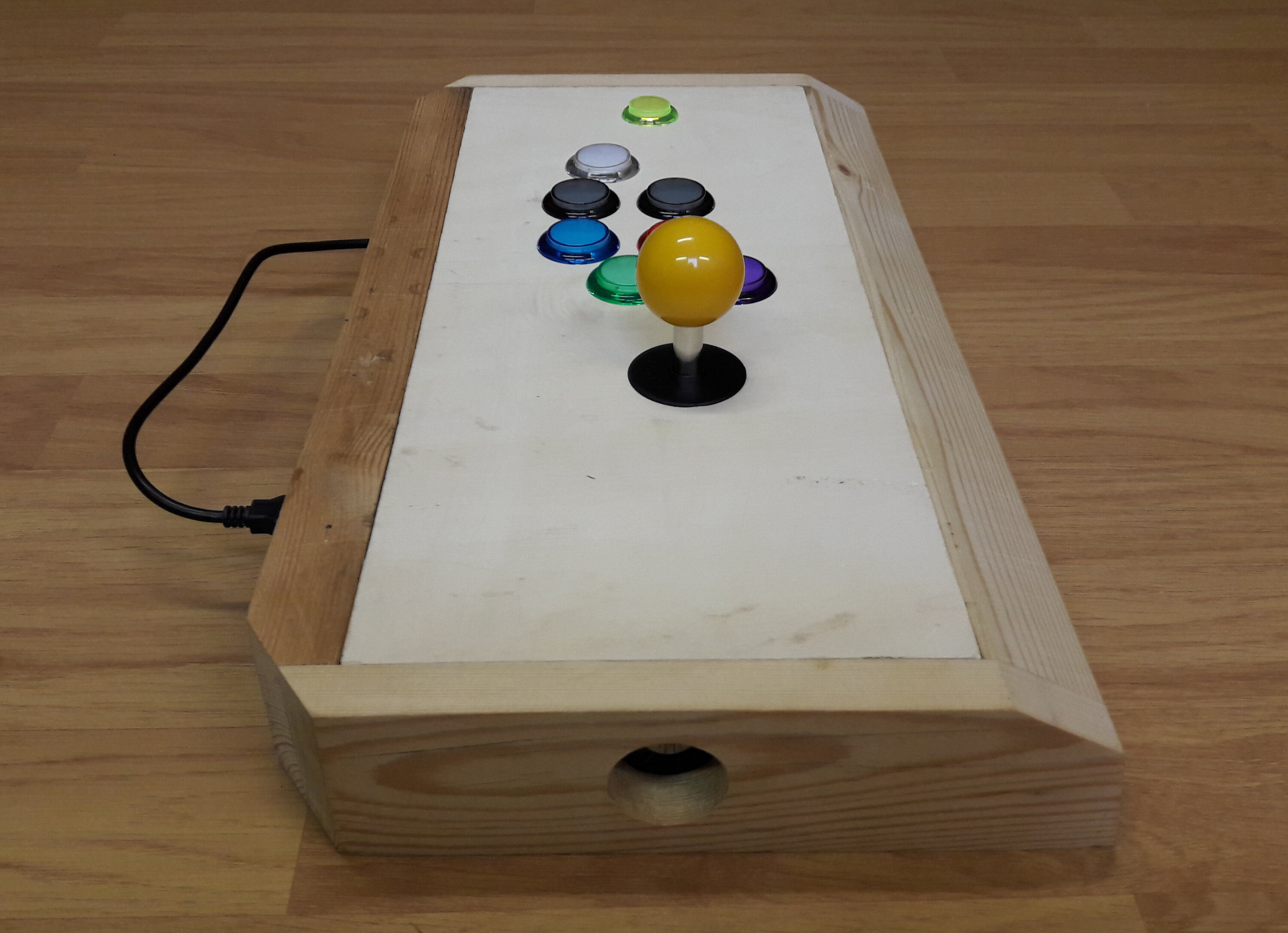

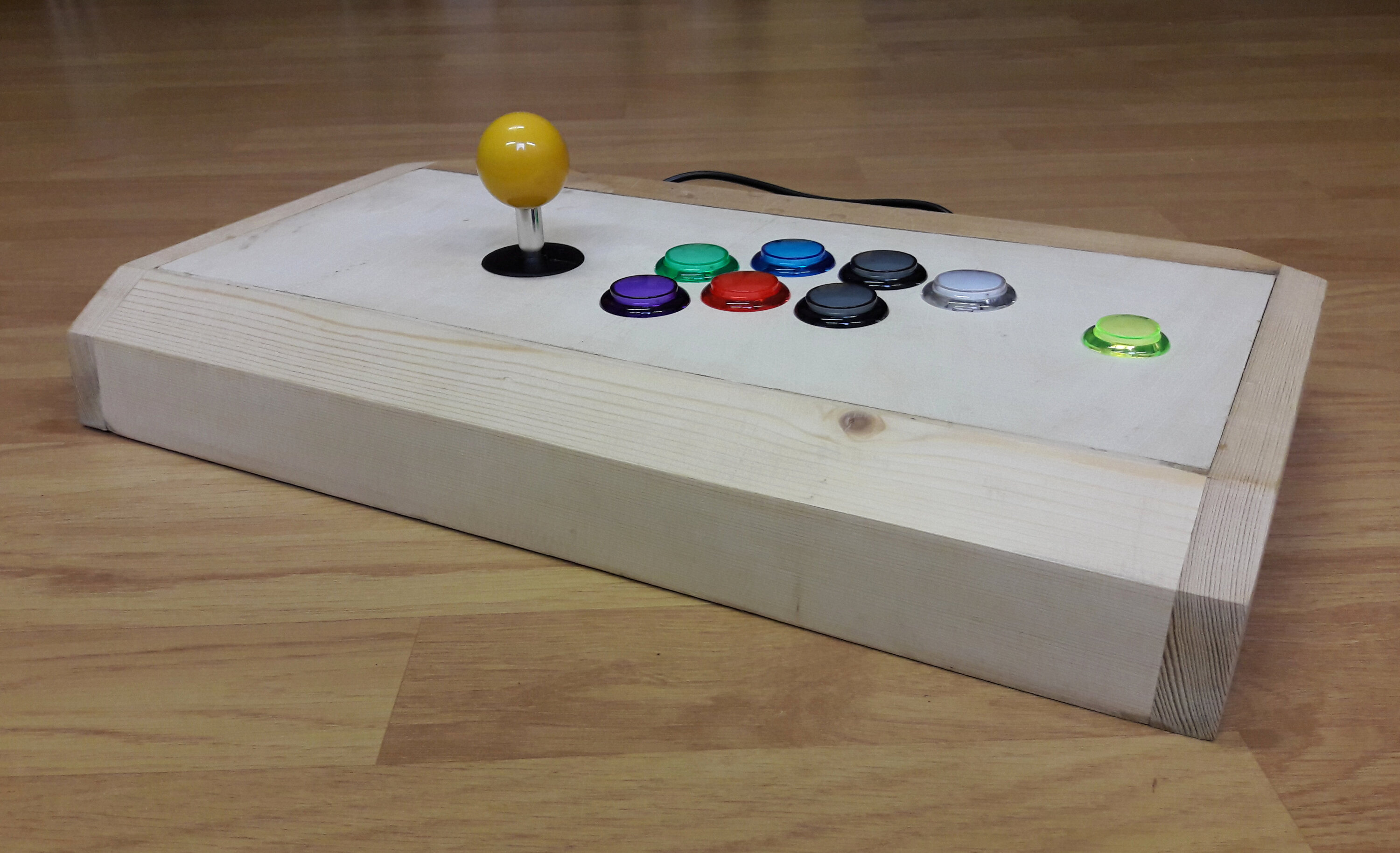

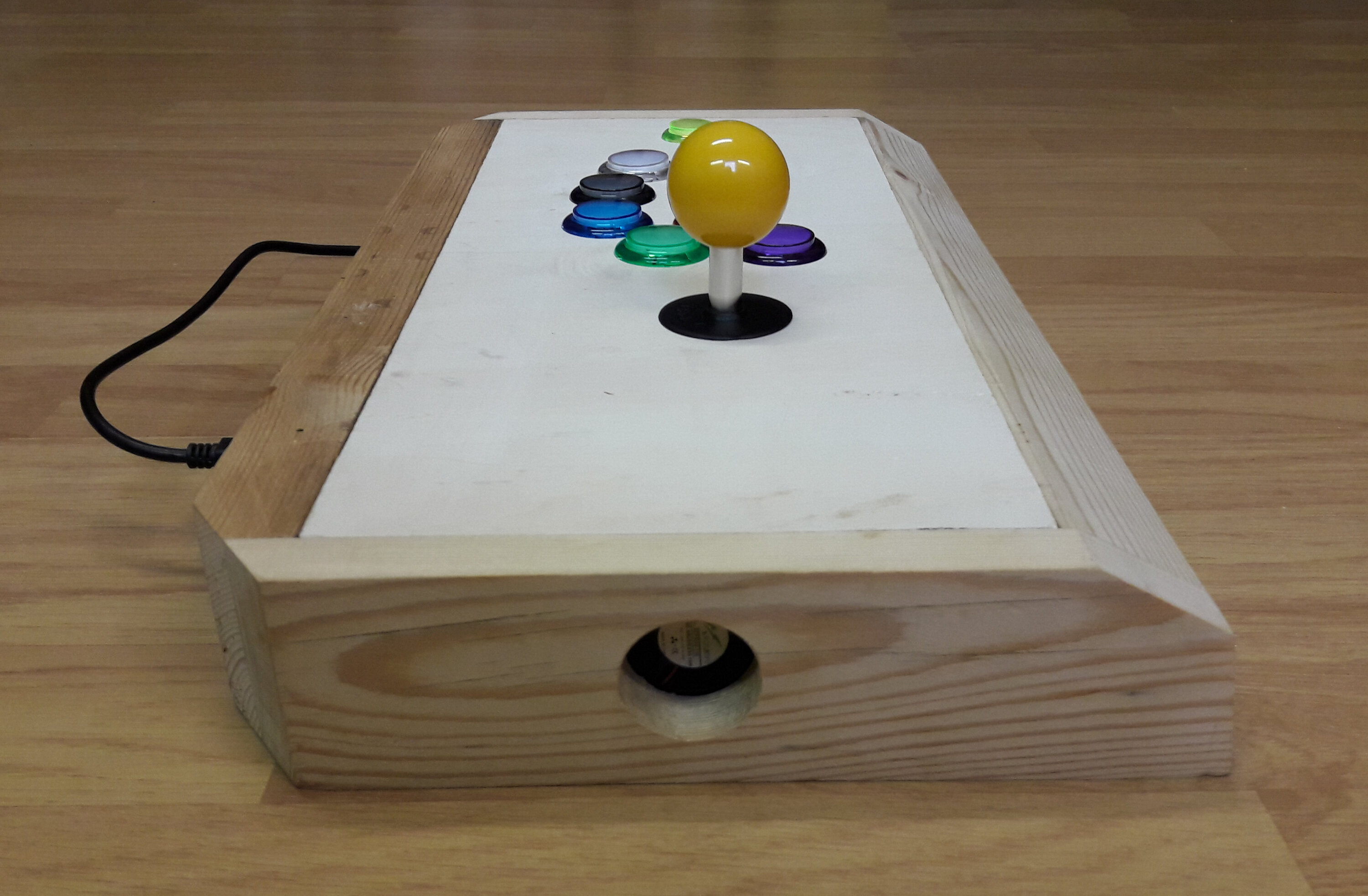

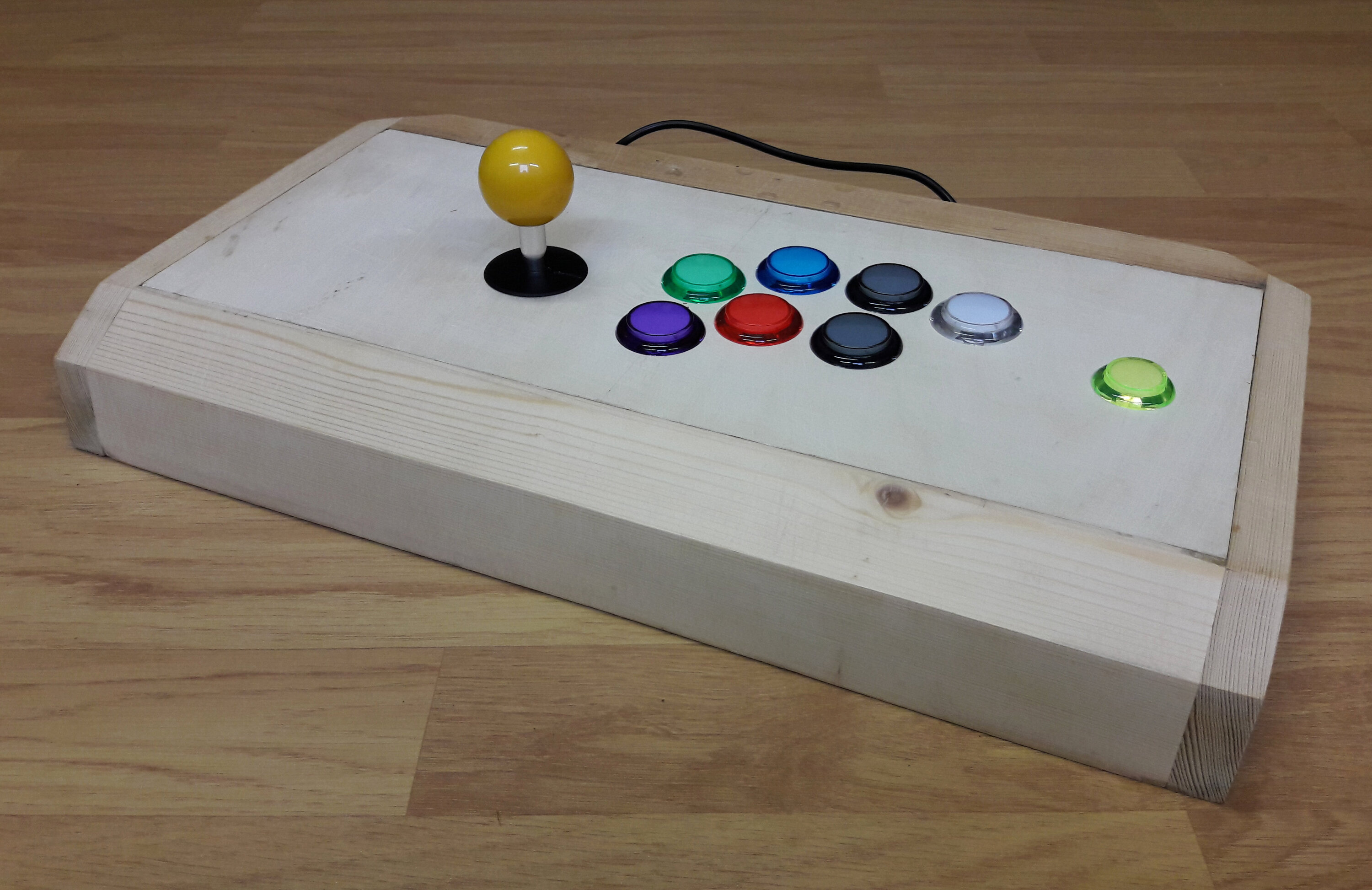

Sous un angle plus rasant…
