Une Borne d'Arcade maison -28-

Suite de l'étude précédente :

  • Deux semaines sans poster la suite… Sur plusieurs front en même temps, j'attendais d'avoir terminé chacune de ces bricoles pour avoir du concret à montrer.

Adaptateur VGA/Péritel :

  • Les dernières bidouilles, tests et démontages successifs auront eu raison du prototype adaptateur VGA/Péritel, en faisant péter les fils de connexions fragiles.

Ayant trouvé une boite en plastique, par hasard aux bonnes dimensions, j'entrepris alors de mettre le proto au propre… Et quelques p'tis trous plus tard, j'avais sécurisé tout ça :

dsc08360.jpg dsc08361.jpg

J'en ai aussi profité pour ajouter une fiche jack femelle pour acheminer le son depuis l'ordinateur vers le TV, via la péritel.
dsc08382.jpg dsc08363.jpg

 Un peu de peinture :

  • Il m'aura fallu la totalité d'un week-end pour peindre l'intérieur…

dsc08355.jpg Afin d'obtenir une surface lisse, j'ai d'abord poncé gros, puis fin; Enduis les surfaces puis… poncé à nouveau.
Sauf que ce fut une sacré galère, l'enduis gras (à l'eau) restait sur le papier, s'amalgamant en plaques, rendant le papier à poncer inefficace !
Pour une première avec ce produit, je suis carrément déçu… Ou alors je m'y prend mal : trop de produit, temps de séchage trop court (la nuit complète), étalage à la spatule trop irrégulier ?
Bref, c'était tellement pourris qu'en re-ponçant j'ai quasiment tout retiré pour obtenir une surface plane… mais pas lisse !_!
L'enduis est sensé boucher les pores du bois, permettant aux couches de peintures de couvrir la surface de manière uniforme pour un rendu parfaitement lisse, sans laisser deviner que sous la peinture il y a du bois.
dsc08358.jpg Et suite à une sous-couche, puis une couche d'acrylique blanc, bah on voit bien que c'est du bois… fail x_x;
Ça mériterait peut-être de nouveaux essais, mais je suis en train d'envisager une nouvelle piste pour le rendu extérieur de la borne, à savoir utiliser des bandes de vinyle à coller sur toute la surface.
Mais je pense que ça ne me dispensera pas de poncer le plus parfaitement possible afin qu'aucune aspérités ne soit épousées par le vinyle.

Support de Panel fixé :

  • Pour fixer le support de panel j'ai utilisé une charnière à piano.

Sciée à la bonne taille, elle prend place, vissée dans le creux aménagé sur la barre inférieure.
dsc08349.jpg dsc08350.jpg
Ensuite j'ai déroulé et collé un adhésif double face sur la charnière, puis posé le support de panel par dessus pour coller temporairement ces deux éléments, le temps de basculer ce fragile assemblage pour faire les marques aux emplacements des vis…
Et en quelques minutes mon support était fixé !

Restait alors à sécuriser la bascule avec un lacet de chaussure, quelques vis et rondelles.

dsc08366.jpg dsc08368.jpg dsc08367.jpg dsc08369.jpg
dsc08371.jpg dsc08372.jpg

Commandes TV déportées :

  • Jusqu'à présent le panneau de commande (témoin on/off, capteur infrarouge, entrée composites…) était lié au chassis fixé derrière l'écran.

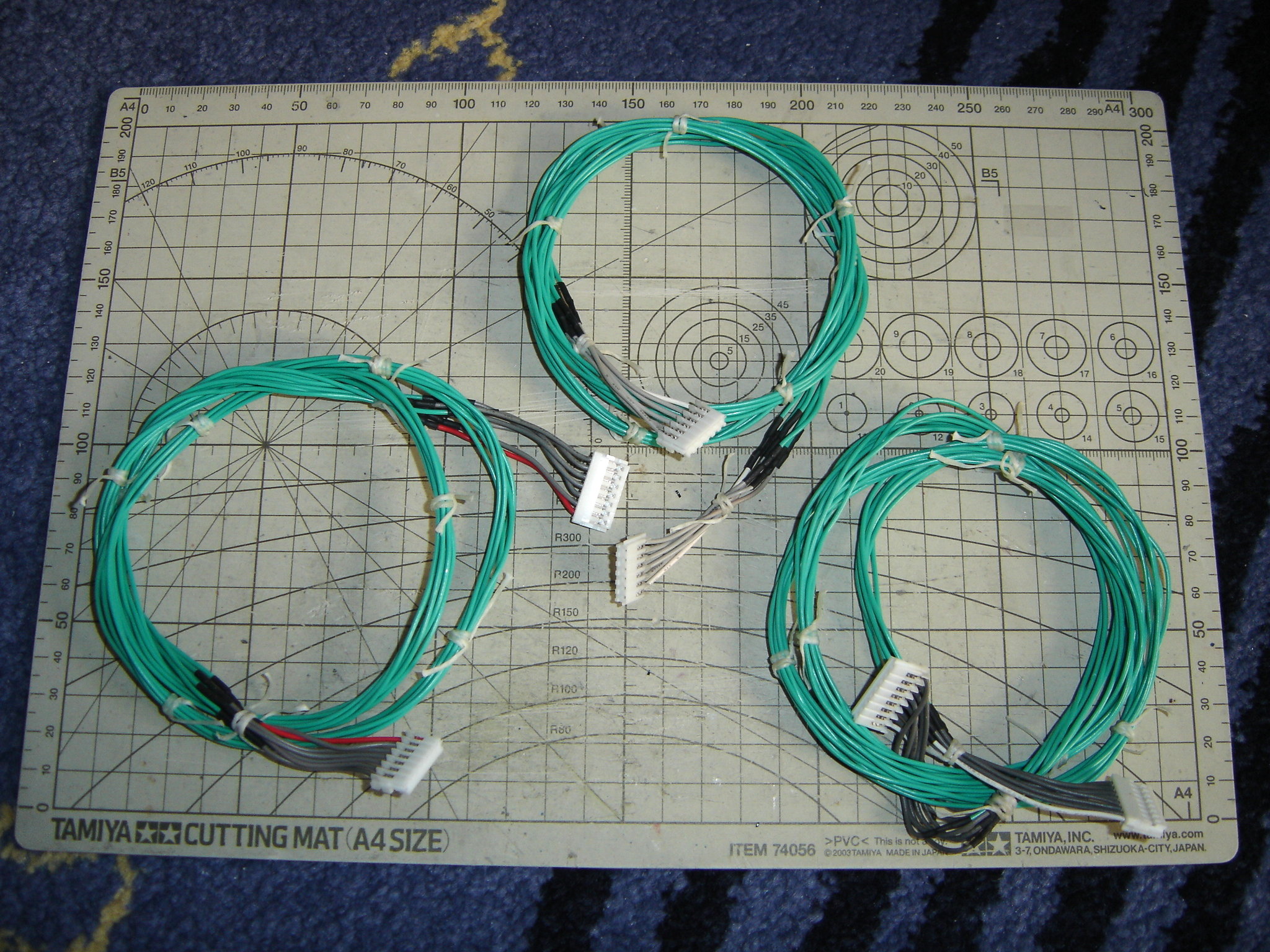

J'ai réutilisé les lamelles métalliques (initialement prévues pour la fixation du chassis électronique mais remplacées par des charnière dégondables) pour fixer le panneau de commande sous l'écran, nécessitant alors de ralonger quelques peu les nappes de fil.
Les rajouts sont en vert.



dsc08387.jpg dsc08389.jpg

Fermeture des portes :

  • Pour maintenir les portes fermées, j'ai utilisé des aimants…

Les lamelles métalliques, sciées en deux sont collées sur les coins haut et bas des portes à la colle araldite.
dsc08373.jpg dsc08390.jpg
dsc08391.jpg dsc08392.jpg dsc08396.jpg dsc08397.jpg
dsc08399.jpg À noter que j'ai poncé les portes pour éliminer le vernis et commencé à mastiquer les trous…
Pour ouvrir les portes bah y faudrait des poignées… et oué…
J'ai pensé mettre des boules de joystick, j'en ai de toutes les couleurs et même à paillettes !
Je vais encore y réfléchir…

Prix à titre indicatif :

- 1 Charnière à piano en laiton 32 x 600 mm = 2€65

À suivre…

Commentaires

1. Le mardi, 28 août 2012, 20:28 par nikus

Je suis depuis un moment ton projet et je trouve ca génial, que d'acharnement et de réflexion, c'est génial
Juste une idée pour ton ouverture de porte pourquoi ne pas faire un systeme invisible avec des portes ou il faut exercer une pression pour quelles s'ouvrent comme sur les meubles en verre des années 90, je sais pas si tu vois se que je veux dire.

2. Le mercredi, 29 août 2012, 11:43 par maethor

Pour un aspect super-lisse qui ne laisserait pas apparaitre le bois, pourquoi ne pas utiliser de la laque acrylique ? En deux couches, tu oublies complètement qu'il y a du bois en dessous, surtout si le support est bien poncé (et je te lis depuis assez longtemps pour savoir que c'est poncé impécable :D).

J'ai eu à peu près le même problème sur un encadrement de porte que je voulais faire "disparaitre" après avoir sorti la porte. Certains mastics sont particulièrement merdiques à poncer, effectivement.

Reste que la laque, ça n'est pas ce qu'il y a de plus simple à passer.

3. Le mercredi, 29 août 2012, 17:55 par MaKoTo

@nikus, je vois tout à fait.
J'y avais pensé, mais les portes reçoivent trop de contraintes de la structure…
En fait l'ajustement entre les portes et l'encadrement est du genre frottant et grinçant, le bois «travaille» pas mal et le sol est irrégulier, deux facteurs qui contraignent pas mal la forme de l'encadrement et donc la bonne position des portes.
Visible sur quelques photos, j'ai dû mettre une cale au sol à gauche, pour remettre l'encadrement d'équerre et permettre aux portes de fermer.
Avec tout ça, appuyer sur la porte pour activer le système d'ouverture, et il ne se passerait rien… porte bloquée, faut une poignée pour tirer.
Sinon je pourrais amincir les bords, mais alors un «jour» apparaîtrait tout autour et ça serait moche ^^;

@maethor, la laque, jamais utilisé, faudrait essayer.
Je vais étudier le rapport prix/facilité de ce produit avec le vinyle.

Merci à vous !

4. Le jeudi, 30 août 2012, 10:30 par maethor

Oh c'est pas bien cher, et t'en a pas besoin de beaucoup. Par contre je ne sais pas si tu trouveras les couleurs que tu veux (mais blanc y'a pas de soucis). Le seul défaut de la laque, c'est que une fois peint à la laque, tu ne peux plus repeindre avec une peinture "non-laque" par dessus, ça tiendra pas (même en ponçant, c'est pas top).
